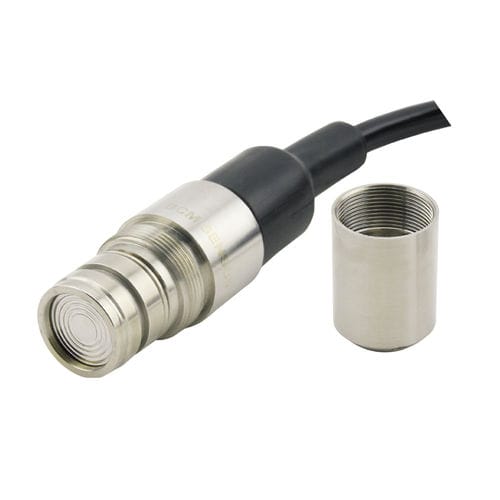

Transmisor de nivel hidrostático LV36

para líquidopara tanquesumergible

Totalmente fabricado en acero inoxidable 316L, el transductor y transmisor de nivel de líquido modelo LV36 está diseñado para ser sumergido en líquido diluido para la medición de nivel. El principio de funcionamiento del LV36 es medir la presión estática creada por la columna de líquido correspondiente al nivel de líquido a medir. La referencia de medición del LV36 puede ser la presión absoluta o la presión manométrica, dependiendo de si es necesario o no incluir la presión atmosférica en la medición. Por lo tanto, cuando el LV36 se instala en líquido, es adecuado para una amplia variedad de aplicaciones de medición de nivel. Para ello, la protección ambiental del LV36 cumple los requisitos IP68. Este modelo está integrado con un sensor de presión 101B(a19G) de BCM SENSOR. El sensor de presión está diseñado con un diafragma enrasado, que puede protegerse con un filtro metálico para evitar que lo dañe la grava o lo cubran sustancias orgánicas (por ejemplo, malas hierbas) en medio líquido. Se emplea una tapa de acero inoxidable (SS) en la parte delantera del LV36 para encapsular completamente el sensor de presión. Gracias al diafragma enrasado, cuando la tapa SS se puede quitar y el LV36 se puede instalar en un tipo de fluido viscoso, el LV36 se puede utilizar para medir el nivel de dicho fluido viscoso. La referencia de medida estándar es la presión manométrica (o relativa) que se realiza en el LV36 mediante un tubo de ventilación rígido contenido en el cable eléctrico. El rango de medición del LV36 puede ser desde 0~1 metro hasta 0~200 metros de columna de agua (mH2O) con una precisión de hasta 0,25%fs (fs = escala completa). En el caso de un transmisor LV36, su señal de salida puede configurarse a lazo de corriente (4~20 mA, estándar),
