Galga extensiométrica resistiva

con resistencias de compensación

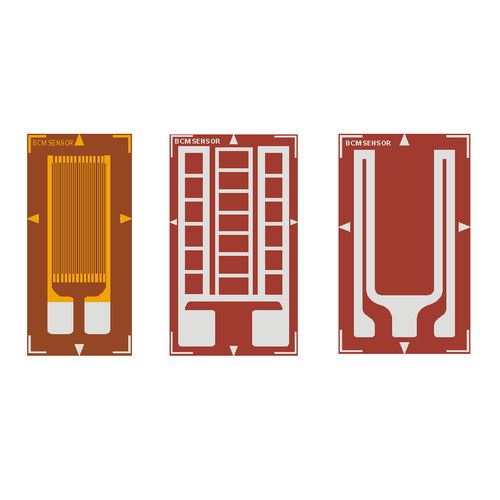

Las resistencias encolables (BR) de BCM SENSOR están diseñadas para el ajuste del cero, el ajuste de la sensibilidad (o unificación) y la compensación de temperatura para el desplazamiento del cero y la deriva de la sensibilidad (o span), para el circuito de puente de Wheatstone en la aplicación de transductores. Gracias al diseño de capa fina como el de las galgas extensométricas de lámina metálica, las Br se pueden pegar fácilmente al mismo tiempo que se pegan las galgas extensométricas. Según el propósito, hay varias láminas metálicas disponibles como opción. La lámina de constantano, que tiene un coeficiente de temperatura bajo, es especial para el ajuste del cero y la sensibilidad. El balco, el níquel y el cobre, que tienen un coeficiente de temperatura elevado (*), se utilizan para la compensación de temperatura del desplazamiento del cero y la deriva de la sensibilidad. (*): El TCR (coeficiente de resistencia a la temperatura) del níquel es de 5500ppm/°C; el del balco es de 4300ppm/°C; el del cobre es de 3900ppm/°C. Para realizar los propósitos mencionados, existen diferentes patrones de resistencias disponibles. Dependiendo del diseño del patrón, la forma de recortar la resistencia de la BR puede distinguirse en cuatro categorías: corte (C), fijo (F), frotamiento (R) y cortocircuito (S). Para una correcta selección de una resistencia de compensación para su aplicación específica, se recomienda consultar primero la Información de pedido y la Tabla de ayuda para la selección de la BR, para tener una visión más interna de las características de la BR.
