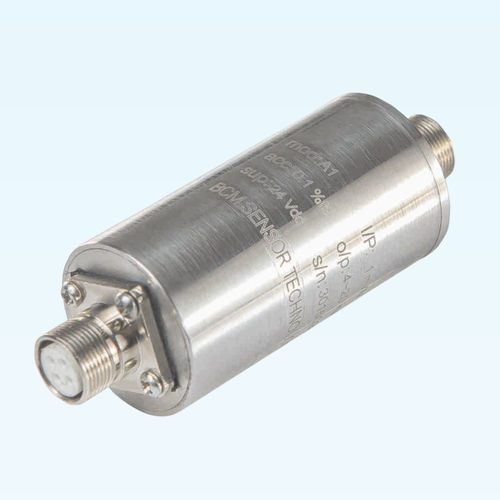

Acondicionador de señal programable A1

analógicoultrarrobustopara sensor

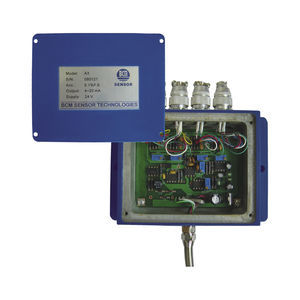

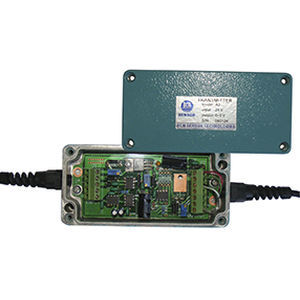

El Acondicionador de Señal de Sensor Analógico (SSC) Modelo A1 está diseñado como un SSC de bajo perfil para ser utilizado con cualquier sensor que esté construido con un circuito de puente Wheatstone. Amplifica una señal de milivoltios de entrada (i/p) de sensores a una señal analógica estándar que se puede introducir directamente en un PLC (controlador lógico programable) o en cualquier sistema de adquisición de datos basado en ordenador. A1 SSC puede procesar la sensibilidad i/p de 1mV/V a 12mV/V y el sensor se alimenta mediante una tensión de excitación en un rango de 5, ..., 10 Vcc. A1 SSC proporciona al sensor una tensión de excitación regulada preajustada de fábrica (5, ..., 10 Vcc). La señal o/p del A1 SSC puede ser el lazo de corriente (4~20 mA), o la señal de tensión (0~5 Vcc o 0~10 Vcc). El "offset" y el "span" de la señal o/p de A1 son ajustables mediante dos potenciómetros situados en el extremo o/p de A1 (consulte el diagrama siguiente). Los circuitos del A1 SSC están protegidos por una carcasa de aluminio anodizado. El A1 SSC se fabrica con un nivel de protección ambiental IP65.
