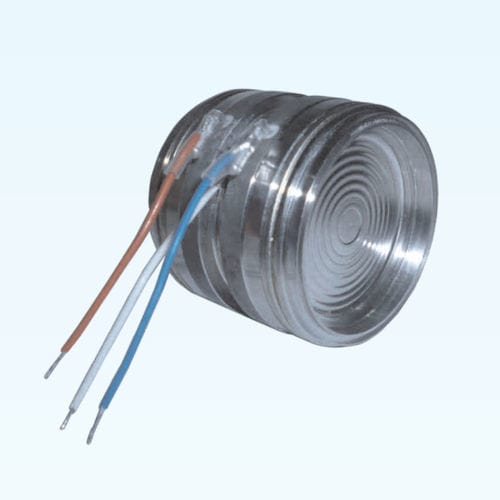

Sensor de presión diferencial 115C

capacitivoanalógicopara oxígeno

El modelo 115C es un sensor de presión diferencial capacitivo, basado en la tecnología de condensadores metálicos BCM. El elemento sensor está compuesto por dos placas de condensador fijas y un diafragma sensor móvil. El diafragma sensor está situado entre las dos placas de condensador, y forma dos cámaras separadas junto con cada placa de condensador. Todo el elemento sensor está alojado en una carcasa de acero inoxidable 316L que se rellena con aceite de silicona. A través del aceite de relleno, las presiones medidas pueden transferirse desde dos diafragmas aislantes de acero inoxidable 316L al elemento sensor. Si estas dos presiones son diferentes, la placa de detección se verá obligada a acercarse a una de las placas del condensador. Como resultado, la señal eléctrica de salida puede crearse mediante el cambio de capacitancia entre la placa de detección y las dos placas de condensador. Para diferentes aplicaciones, hay diferentes tipos de fluido de llenado disponibles para este modelo. El sensor puede llenarse con el fluido estándar de tipo A para la industria común de uso general, con el fluido de tipo B adecuado para la industria del oxígeno, o con el fluido de tipo C adecuado para la industria del tabaco. El 115C está diseñado para una amplia variedad de rangos de presión, desde 0~16 mbar de presión diferencial (D) hasta 0~410 bar de presión manométrica (G). Gracias a su diafragma de gran diámetro, el sensor puede medir fluidos viscosos o con partículas, y también es compatible con medios corrosivos. Para aplicaciones con medios corrosivos más fuertes, se pueden solicitar diafragmas de tántalo, Hastelloy-C o Monel. El 115C, que puede sellarse mediante juntas tóricas, presenta piezas húmedas con un diámetro de 41,4 mm.
