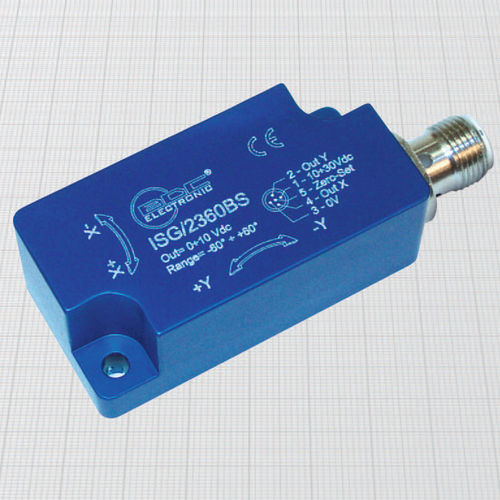

Inclinómetro 2 ejes ISG series

analógicorobustoaplicaciones

sENSORES DE INCLINACIÓN DE 2 EJES con salida de tensión analógica - Alta estabilidad térmica - Robusta carcasa de aluminio anodizado - Bajo consumo - Insensible a golpes y vibraciones Características generales: Estos sensores dan dos señales de tensión de salida proporcionales a la inclinación de los ejes X e Y con respecto al eje de tierra. Una inclinación de 0° da en las salidas 50 % del valor máximo a fondo de escala con respecto al negativo de la alimentación. La carcasa de aluminio anodizado hace que este sensor sea extremadamente robusto, inmune a Rayos UV y adecuado para aplicaciones en exteriores, como seguidores solares e náuticas. El sensor es insensible a golpes y vibraciones y el cero absoluto está calibrado en fábrica a nivel del suelo. Para una conexión fiable se recomienda utilizar conectores M12x1 con el blindaje del cable conectado a la tuerca (ver apartado H del catálogo). Autoaprendizaje de la posición cero: Aunque el sensor viene calibrado de fábrica, la entrada "zero-teach" permite la compensación de tollerancias de montaje de hasta ± 10°. La autocompensación se consigue conectando la entrada "zero teach" al negativo de la alimentación entre 2 y 10 segundos. El proceso de compensación se indica mediante el LED amarillo. Cuando compensación (después de aproximadamente 1 segundo) los LED amarillo y verde parpadearán parpadean. En este momento debe retirarse la conexión entre el cero y el negativo quitar. Aplicaciones: - Seguidores solares - Control de inclinación en sistemas de elevación - Control de la inclinación de vehículos - Sensor de retroalimentación en sistemas de autonivelación
