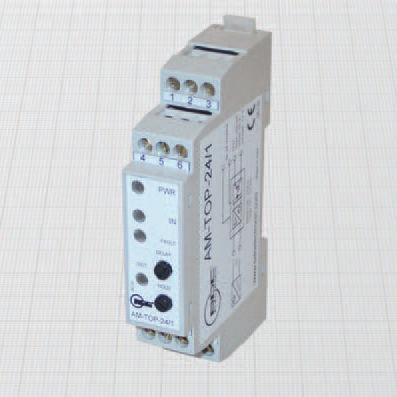

Amplificador de señal AM-TOP series

de potenciade corrientede tensión

- SALIDA ESTÁTICA OPTOACOPLADA - 1 canal temporizado Características Generales: Estas unidades permiten amplificar señales procedentes de sensores o contactos NAMUR. El tiempo de retardo y tiempo de retención respecto a la señal de entrada son ajustables mediante potenciómetros en el panel frontal. Cada salida está aislada eléctricamente entre sí, de la alimentación y de todas las entradas. Es posible configurarlas como N.A. o N.C. y utilizarlas como PNP o NPN como PNP o NPN. Están protegidas contra sobretensiones en las líneas, sobrecarga y cortocircuito. En la versión de 24V también es posible configurar el OUT2 con la misma función que OUT1 o utilizarla como indicación remota de avería. Cuando se utiliza para sensores NAMUR la indicación de fallos es visible con un LED rojo en el panel frontal para interrupciones o cortocircuitos en las líneas de entrada. Los dip-switches de configuración son fácilmente accesibles retirando el panel frontal. Apto para montaje en carril DIN. Datos técnicos: - Tensión de alimentación: ver referencias de pedido - Frecuencia de alimentación: CC o 50 - 60 Hz - Consumo máximo de energía: ver referencias de pedido - Según EN60947-5-6 - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 PARÁMETROS DE ENTRADA - Punto de conmutación a ON: ≥ 1,75 mA - Histéresis del punto de conmutación: 0,2 mA - Umbrales de detección de fallos: detección de circuito abierto cuando I 7,45 mA (Ri<100 ohm) SALIDAS - Función de salida: N.A. o N.C. según ajustes DIP-SW - Polaridad: NPN/PNP - Frecuencia de conmutación máx: 900Hz - Retardo entrada/salida máx: 700µs - Corriente de salida máx: 300 mA - Tensión máxima aplicable a través de la carga 65 V
