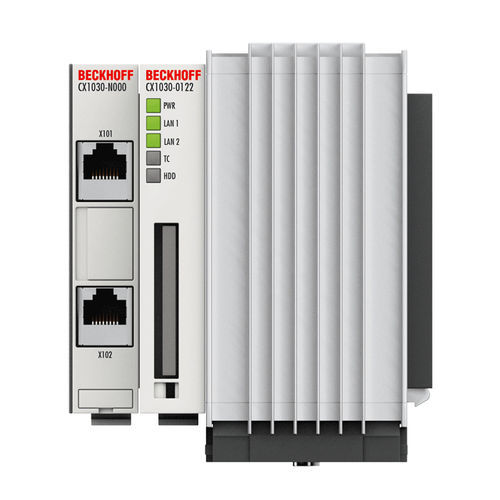

Módulo CPU ISA CX1030-0 series

Intel® Pentium® MRJ45embarcado

El módulo CPU básico CX1030 ofrece alimentación Intel® Pentium® M en carril DIN. El CX1030 tiene una CPU Intel® Pentium® M de 1,8 GHz. La CPU se refrigera mediante el módulo de refrigeración y un cartucho de ventilador fácilmente intercambiable situado en la parte inferior de la carcasa. La velocidad del ventilador puede leerse mediante software y, por tanto, puede controlarse. Además de la CPU y el chipset, el módulo CX1030 también contiene la RAM, que está disponible en diferentes tamaños. El controlador arranca desde la Compact Flash. La configuración básica del CX1030 incluye una tarjeta Compact Flash de 128 MB y dos interfaces Ethernet RJ45. Éstas están conectadas a un conmutador interno y ofrecen una opción sencilla para crear una topología de línea sin necesidad de conmutadores Ethernet adicionales. Todos los demás componentes de la familia CX pueden conectarse a través de la interfaz PC/104 disponible en ambos lados. El módulo de refrigeración activa está incluido en el volumen de suministro. El sistema operativo puede ser Windows Embedded CE 6 o Windows Embedded Standard 2009. El software de automatización TwinCAT 2 transforma un sistema CX1030 en un potente sistema de control de movimiento y PLC que puede utilizarse con o sin visualización. A diferencia del CX1010, el CX1030 también puede utilizarse para interpolar movimientos de ejes con TwinCAT 2 NC I. Al módulo CPU básico pueden añadirse otras interfaces de sistema o conexiones de bus de campo. El módulo CPU requiere un módulo de alimentación del tipo CX1100-001x. Todos los módulos de bus de campo CX1500 y todas las fuentes de alimentación CX1100-001x de la serie CX pueden utilizarse en combinación con el CX1030.
