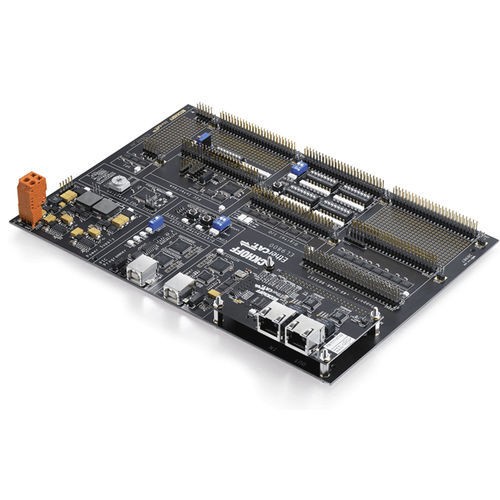

Kit de evaluación desarrollo del material EL9820

El kit de evaluación sirve de plataforma para el desarrollo de esclavos EtherCAT. La placa controladora piggyback suministrada con el kit realiza la conexión EtherCAT completa con el ASIC ET1100. Todas las E/S digitales, SPI e interfaces de datos de proceso asíncronas μController (PDI) están conectadas a tiras de pines y se pueden seleccionar mediante el interruptor selector de PDI. La interfaz SPI puede conectarse opcionalmente con un microcontrolador PIC incluido en el kit o directamente a la tira de pines. También se proporciona una interfaz de programación y depuración para el controlador. Por lo tanto, el EL9820 también puede utilizarse como plataforma para el código de pila esclavo EtherCAT ET9300 suministrado con los kits de evaluación. Kit de evaluación - placa base Controlador esclavo EtherCAT - ASIC ET1100 Placa controladora piggyback EtherCAT - FB1111-0142 con ASIC ET1100 Software - Código de pila esclavo EtherCAT ET9300 Accesorios - cables, documentación Taller - disponible opcionalmente como TR8100
