Multiplexor módulo H9MO-LMFE

ópticovirtualSDH / MSTP

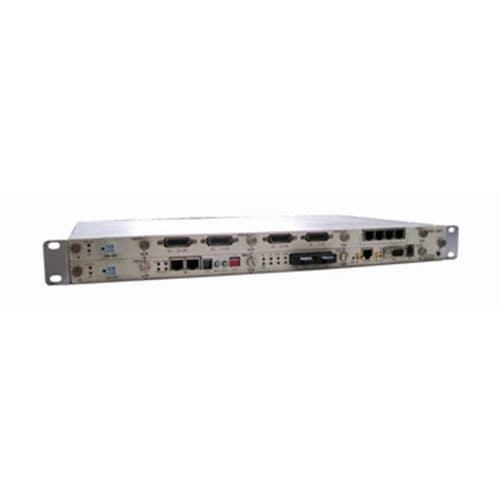

La H9MO-LMFE es una plataforma STM-1/STM-4/STM-16 SDH/MSPP de clase portadora, rentable y compacta (sólo 1U de altura), diseñada para su aplicación en redes metropolitanas y de acceso con el fin de facilitar el transporte eficiente del tráfico de datos tradicional TDM y emergente para los proveedores de servicios. El H9MO-LMFE es un equipo SDH compacto basado en tarjeta, diseñado principalmente como nodo de pasarela entre la red SDH central y una serie de cajas CPE remotas. También puede utilizarse como nodo SDH ADM multiservicio en una red típica de anillo o malla. El chasis 1U de 19" de ancho del H9MO-LMFE tiene 8 ranuras, con 2 ranuras para la fuente de alimentación DC(1+1)/AC, 1 ranura para la tarjeta de gestión de red, 1 ranura para el enlace ascendente STM-1/STM-4/STM-16, y 4 ranuras restantes para los servicios (STM-1, Ethernet, E1, E3/DS3, V.35 etc.). El H9MO-LMFE admite múltiples funciones de red SDH, como se indica a continuación: -Soporta1+1 MSP, protección SNCP -El canal de gestión puede ser DCC/E1/VC12 -Soporta hasta STM-16 -Prueba E1 BERT integrada -Reloj interno/reloj externo/reloj de línea/retención de reloj -Servicio Ethernet compatible con encapsulación GFP, concatenación virtual VC12 y LCAS, PVLAN, VLAN 802.1Q y QinQ -Gran capacidad de matriz de conexión cruzada, que admite hasta 46*VC-4 de conexión cruzada completa de nivel VC-4 y 24*VC-4 de conexión cruzada completa de nivel VC-12 o VC-3 -64 Ethernet de sitios remotos a través de la agregación de 8*E1 -252 remotas Ethernet sobre agregación 1*E1 -64 Ethernet sobre agregación SDH H9MO-LMFE soporta los siguientes servicios en diferentes puertos: -STM-1o/STM-1e/STM-4/STM-16 -GE/FE (óptico y eléctrico) -E1/V.35/E3/DS3 Arquitectura de hardware Descripción de la ranura: H9MO-LMFE se compone de tarjeta de agregación y tarjeta de servicio tributario.
