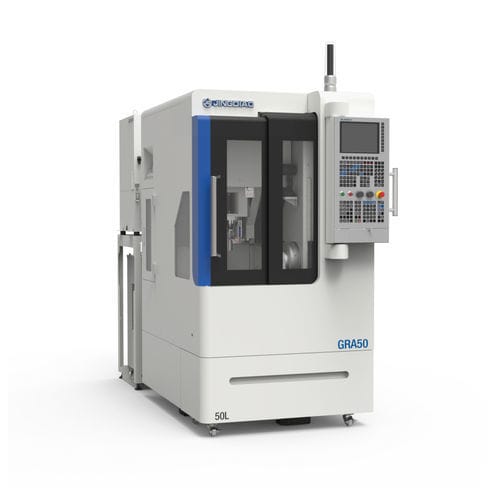

Centro de mecanizado 5 ejes GRA50
verticalHSK-E32ISO 20

Centro de mecanizado 5 ejes - GRA50 - Beijing Jingdiao Group Co., Ltd. - vertical / HSK-E32 / ISO 20
Centro de mecanizado 5 ejes - GRA50 - Beijing Jingdiao Group Co., Ltd. - vertical / HSK-E32 / ISO 20
Centro de mecanizado 5 ejes - GRA50 - Beijing Jingdiao Group Co., Ltd. - vertical / HSK-E32 / ISO 20 - imagen - 2
Centro de mecanizado 5 ejes - GRA50 - Beijing Jingdiao Group Co., Ltd. - vertical / HSK-E32 / ISO 20 - imagen - 3
Centro de mecanizado 5 ejes - GRA50 - Beijing Jingdiao Group Co., Ltd. - vertical / HSK-E32 / ISO 20 - imagen - 4
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Nariz del husillo
HSK-E32, ISO 20
Número de herramientas
21 herramientas
Otra función
de taladrado, de corte
Aplicaciones
para aplicaciones médicas
Otras características
de alta velocidad, de precisión, compacto
Carrera X

9,3 in

Carrera Y

8,3 in

Carrera Z

6,9 in

Velocidad de rotación

36.000 rpm
(226.195 rad.min-1)

Rotación de la mesa (eje C)

360 °

Carga máxima de la mesa

22 lb
(10 kg)

Peso total

1,65 t
(1,82 us ton)

Descripción

El centro de mecanizado de 5 ejes JINGDIAO de tipo de precisión no sólo es adecuado para el mecanizado de precisión de productos pequeños en medicina, relojería, joyería y otras industrias, sino también para la perforación de agujeros pequeños. La máquina pesa 1,65 toneladas, cubre un área de 2,25㎡ que se beneficia de una alta tasa de utilización del espacio. Alta tasa de utilización del espacio ■ La máquina pesa sólo 1,65 toneladas y se puede utilizar arriba; ■ La máquina sólo cubre un área de 2,25㎡ debido a la estructura compacta que mejora eficazmente la tasa de utilización del espacio del sitio de producción. Calidad de procesamiento estable ■ Logra el mecanizado "0,1 μ de avance, 1 μ de corte, rugosidad superficial a nanoescala" de forma estable; ■ El husillo JINGDIAO para el mecanizado de precisión es opcional, con una velocidad máxima de 36000rpm, y se puede utilizar para la perforación de microagujeros de 5 ejes con un taladro de D0,002 pulgadas; ■ La capacidad del almacén de herramientas tipo cadena es de 21 y es perfecto para el procesamiento de piezas de tamaño pequeño; ■ Equipado con JINGDIAO en el sistema de inspección de la máquina para cuantificar el estado de la máquina, herramientas y piezas de trabajo en el mecanizado de precisión. Las ventajas en el procesamiento de piezas de metales preciosos ■ Los tres ejes de la máquina herramienta están diseñados con una estructura de alta protección, que puede prevenir eficazmente que las virutas de desecho entren en la máquina herramienta; ■ La chapa protectora de acero inoxidable se utiliza en el área de procesamiento de la máquina con un gran bisel, que es conveniente para la eliminación de residuos; ■ Equipado con un dispositivo de lavado en la máquina para facilitar el lavado y la limpieza de virutas de metales preciosos; ■ Se puede instalar una bolsa de filtro de recuperación en la salida de líquido del lecho de la máquina para mejorar la tasa de recuperación de virutas de metales preciosos.

---
