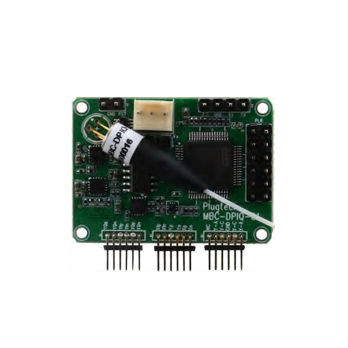

Tarjeta controlador DP-IQ

El controlador de polarización del modulador de Rofea está especialmente diseñado para moduladores Mach-Zehnder para garantizar un estado de funcionamiento estable en diversos entornos operativos.Basado en su método de procesamiento de señales totalmente digitalizado, el controlador puede proporcionar un rendimiento ultraestable. El controlador inyecta una señal de oscilación de baja frecuencia y baja amplitud junto con un voltaje de polarización en el modulador.Sigue leyendo la salida del modulador y determina la condición del voltaje de polarización y el error relacionado.Después se aplicará una nueva tensión de polarización de acuerdo con la medición anterior.De esta manera, se garantiza que el modulador funcione bajo el voltaje de polarización adecuado. •Proporciona simultáneamente seis voltajes de polarización automática para moduladores IQ de polarización dual. •Formato de modulación independiente: SSB, QPSK, QAM, OFDM verificados. •Conecta y reproduce: No se necesita calibración manual. Todo automático. • Brazos I, Q: control en modos Pico y Nulo Alta relación de extinción: 50 dB máx. •P arm: control en los modos Q+ y Q- Precisión: ± 2◦ •Perfil bajo: 40 mm (ancho) × 29 mm (profundidad) × 8 mm (alto) •Alta estabilidad: implementación totalmente digital Fácil de usar: •Operación manual con mini jumper 2 Operaciones OEM flexibles a través de UART /IO •Dos modos para proporcionar voltajes de polarización: a.Control de polarización automático b.Voltaje de polarización definido por el usuario
