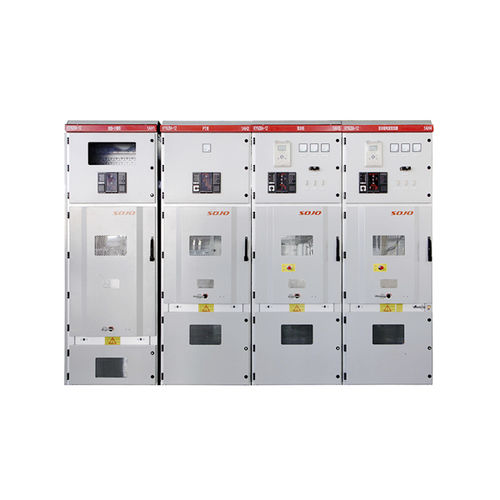

Cuadro eléctrico AC KYN28A-12

aislado en aire

Reseñan La celda compacta blindada con aislamiento de aire KYN28A es el dispositivo perfecto para sistemas de distribución eléctrica (3-12 kV, 50 Hz) AC. Esta subestación cuenta con un cortacircuitos VD4 de la empresa ABB o un cortacircuitos VS1 de una empresa doméstica. Además, esta unidad principal también nos permite controlar, proteger y monitorizar el circuito. Características técnicas 1. La caja de la celda compacta blindada con aislamiento de aire KYN28A está hecha de láminas de acero revestidas de aluminio. 2. La compensación eléctrica es superior a 125 mm y la compensación eléctrica con aislamiento de compuesto es de más de 30 mm. 3. Cortacircuitos en el centro. 4. Mecanismo de enclavamiento integrado. 5. Diagrama sistemático primario completo, más de 80 esquemas de circuito principal. Parámetro Corriente nominal admisible de corta duración 20～40kA，4S Valor nominal máximo de corriente admisible 50～100kA Voltaje de resistencia para frecuencias industriales (1 min) 42kV Voltaje de resistencia al impulso de rayo 75kV Cantidad nominal de rupturas de corriente por cortocircuito 50 usos Resistencia mecánica 2000 usos Grado IP IP4X
