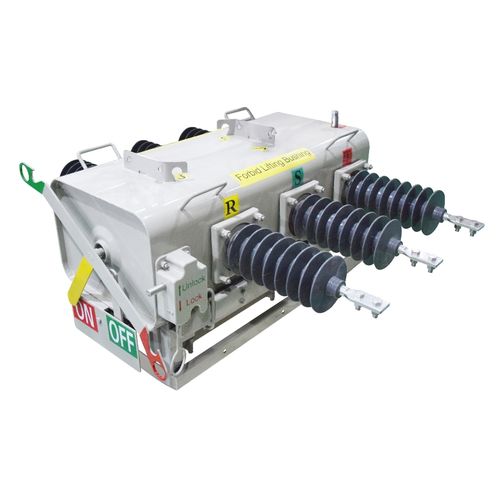

Disyuntor de corte de carga aislado en gas SF6 PGS

para la distribuciónde exteriormontado en poste

Descripción El interruptor de carga montado en poste con aislamiento de gas PGS SF6 se aplica en el sistema de distribución de energía de la línea aérea donde la tensión nominal es de 12kV, la corriente nominal es de 630A, la frecuencia nominal es de 50Hz. Cuando se produce una avería en el circuito, puede aislar oportunamente la sección de avería y recuperar el suministro eléctrico de la sección no averiada. El producto tiene tres medios de operación: manual, motor y control remoto. Puede realizar la función automatizada de la red de distribución de energía. Descripción 1. Gas SF6： - Presión estándar del gas: 0,035 MPa ( es decir, 0,35kg-f/cm2-G, 20℃) ; - Hay equipa manómetro de gas, que podría controlar la presión del gas. El interruptor de presión es otra opción, puede operar el circuito para ser bloqueado cuando la presión del gas está por debajo de un valor establecido (0,1~0,2kg-f/cm2-G); - Para evitar que la carcasa explote y los objetos internos se dispersen, se emplea el dispositivo a prueba de explosiones. La presión de ruptura de la placa a prueba de explosiones es de 1,0 ~ 2,0 kg-f/cm2-G, el dispositivo a prueba de explosiones está instalado en el otro lado de la manija de operación, para garantizar la seguridad del operador; 2. Carcasa y sellado - El interruptor y el mecanismo están sellados en un tanque que está lleno de gas SF6, la carcasa está hecha de placa de acero inoxidable de 3 mm de espesor, soldada por el arte de la soldadura de arco de argón, y con tratamiento antioxidante; - Hay 3 capas de material de sellado especial NBR (caucho de nitrilo butadieno) entre el casquillo de porcelana y el interruptor, y, la manija de operación y el mecanismo de operación - El soporte de instalación está equipado con el interruptor, hay un gancho de elevación, pernos, agujeros para pernos en la carcasa, y todas las piezas metálicas de instalación están hechas de piezas de acero galvanizado;
