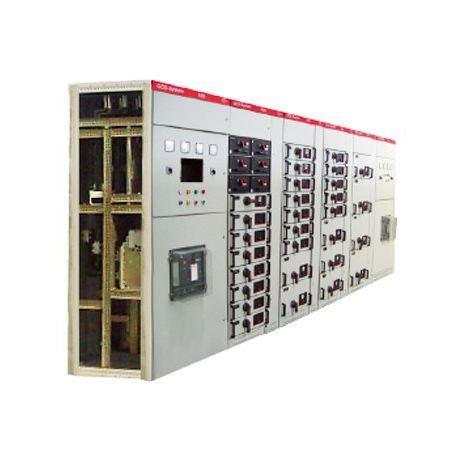

Panel de de distribución de baja tensión GCS

Descripción El producto se encuentra en la posición de liderazgo del mercado nacional que se puede aplicar en la red de distribución de energía, el centro de motor, el control, la compensación reactiva, etc bajo las condiciones de la corriente alterna trifásica, la tensión nominal no más de 380V, y la corriente nominal de hasta 4000A Descripción Características del producto - Se utiliza acero abierto de tipo 8MF para el bastidor, en el bastidor principal hay agujeros de montaje (E = 20mm y 100mm, Φ9,2mm) , lo que hace que sea flexible y cómodo de montar. - El compartimento de barras, el compartimento de cables y el compartimento funcional están separados entre sí. - Las barras colectoras horizontales están dispuestas en modo paralelo, lo que mejora la capacidad de resistencia a los cortocircuitos de las barras. - El compartimento de cables está diseñado para que sea conveniente instalar el cable. - La altura del módulo del cajón es de 160mm. El cajón cambia sólo en las dimensiones de altura, y las dimensiones de anchura y profundidad son siempre las mismas. Así, el cajón de la misma unidad funcional tiene una buena intercambiabilidad. La corriente nominal de cada unidad es de 400A y menos. - En los paneles de los cajones hay señales evidentes de ABIERTO, CERRADO, PRUEBA, DESACTIVADO. Hay dispositivos de enclavamiento mecánico en la unidad de cajón. Cada unidad de cajón es independiente, tanto del tipo extraíble como del tipo fijo, cualquier combinación de ellos puede ser realizada cuando sea necesario. - El nivel de protección de la caja es IP30 o IP40, también se proporcionan otras opciones según las necesidades del usuario. Parámetros Tensión nominal 380V Corriente nominal 1000 (barra vertical)/3150 (barra horizontal) Corriente nominal de corta duración 50kA Corriente nominal de pico soportada 105kA Clasificación IP IP3X, IP4X
