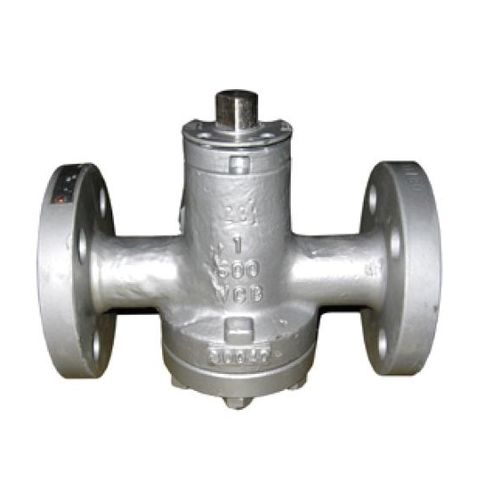

Válvula de tapón X47W-150LB(RF)

con volantede controlpara agua

Válvula de tapón Válvula de tapón de equilibrio de presión (Modelo Nº: X47W-150LB(RF)) Libro de manual 1 x Aplicación y especificaciones 1.1 Aplicación a. El producto se aplica principalmente en tuberías que contienen gas y líquido para abrir y cerrar el medio que fluye. bx Se aplica en la industria química, el petróleo y el gas natural. 2^ Estándares 2.1 - Diseño según API 6D-2002, ASME B16.34-2004: 2.2 - Comprobación y prueba según API 6D-2002: 2.3 - Brida según ASME B16.5-2003: 2.4 - Cara a cara según la API 6D-2002; 2.5 - Marcar según API 6D-2002; 3> Característica de la estructura y principio de funcionamiento 3.1 Configuración (Modelo no.: X47W-150LB(RF)) 19.20 Tornillo 21 Clavija 22 Llave 23 Sellador 24 Inyector 25 Válvula de salida de una vía 26 Dispositivo de sellado de emergencia 27 Sellador 28 Gusano 3. 2 La válvula hace que el tapón gire en la cámara por medio de la rueda de mano para abrir o cerrar. 3.3 - El volante gira en el sentido de las agujas del reloj para cerrar la válvula. 3.4 - 13Cr nitrógeno o aleación dura soldada por aspersión aplicada en el tapón es durable y de larga vida útil, además de fácil mantenimiento. 3.5 - El boit de la cubierta inferior puede regular el sellado para que el tapón esté en la mejor posición. 3.6 - Tanto la parte inferior como la superior de la válvula del tapón están equipadas con una válvula de salida unidireccional para evitar las fricciones debidas al ángulo de cône para conseguir el tapón equilibrio.
