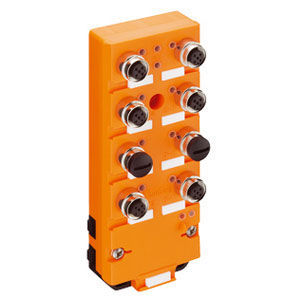

Módulo E/S digital 0910 ASL 438

de interfaz AS4 entradas digitalescon 4 salidas digitales

Orden No.:107971 Tipo:0910 ASL 438 Descripción: Módulo de cable plano AS-Interface con 4 entradas digitales para sensores de 2 o 3 hilos y 4 salidas digitales para conectar actuadores estándar, conector hembra M12, interfaz de infrarrojos para el direccionamiento Disponibilidad: disponible Diagnóstico Los fallos periféricos como cortocircuitos o sobrecargas se comunican como diagnóstico de grupo al maestro. Además, hay un LED de diagnóstico en cada esclavo. Nota Este módulo de interfaz AS-i cumple la especificación AS-i 3.0 y sólo puede funcionar con un maestro, que también es compatible con 3.0. Los canales de entrada y salida están conectados en pares en el lado de la señal. Esto permite una mayor variedad de conexiones (ver asignación de pines). Al conectar un sensor/actuador de dos canales a las tomas de entrada/salida 1 o 3, las tomas 2 y 4 no pueden ser conectadas con otro sensor/actuador debido al cableado cruzado de las entradas/salidas. El uso de estos productos en medios agresivos deben ser comprobados en casos individuales. Reservado el derecho a modificaciones técnicas! Color de la carcasa naranja Características del producto Resistencia al aceite, resistencia EMC, resistencia a las vibraciones Clasificación Módulos de E/S de clase Belden con entradas y salidas digitales (DI/DO) Marca Belden Lumberg-Automation Datos mecánicos Peso 300 g Dimensiones (ancho x alto x fondo) 60 mm x 152 mm x 35.8 mm Condiciones ambientales Temperatura ambiente -25 ºC ... 80 ºC Grado de protección (IP), montado IP67 Materiales Material de la carcasa / Cuerpo moldeado PUR Aprobaciones Aprobaciones pendientes de UL Sistema de bus Sistema de bus de campo AS-Interface Versión 3.0 Conexión de bus Conexión de cable plano ASI Identificación de dispositivos Perfil de AS-Interface: S-7.A.7; Configuración de E/S: 7 hexágonos; código de identificación: Un hexágono; código ID2: 7 hexágonos
