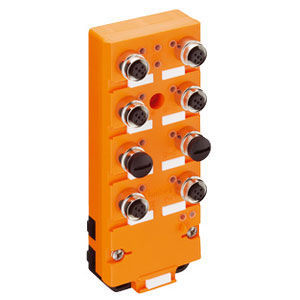

Módulo E/S digital 0910 ASL 408

de interfaz AS4 entradas digitalescon 4 salidas digitales

Orden No.:10933 Tipo:0910 ASL 408 Descripción: Módulo de cable plano AS-Interface con 4 entradas digitales para conectar sensores estándar y 4 salidas digitales para conectar actuadores estándar, zócalo combinado FIXCON/M12, interfaz de infrarrojos para el direccionamiento Disponibilidad: disponible Diagnóstico Según la especificación 2.1 de AS-Interface, los errores de la periferia, como cortocircuitos o sobrecargas, pueden enviarse al maestro en forma de diagnóstico de grupo. En además, hay un LED de estado en el esclavo correspondiente. Nota Los canales de entrada están conectados entre sí. Esto permite una mayor flexibilidad de conexión (ver asignación de pines). En caso de conexión de un sensor de dos canales a en el caso de la entrada 1 o 3, no se debe conectar otro sensor en la entrada 2 o 4, respectivamente, debido al cableado en Y de las entradas. La aplicación de estos productos en entornos difíciles siempre deben ser revisados antes de su uso. Especificaciones sujetas a modificaciones. Color de la carcasa naranja Características del producto Resistencia al aceite, resistencia EMC, resistencia a las vibraciones Clasificación Módulos de E/S de clase Belden con entradas y salidas digitales (DI/DO) Marca Belden Lumberg-Automation Datos mecánicos Peso 300 g Dimensiones (ancho x alto x fondo) 60 mm x 152 mm x 35.8 mm Condiciones ambientales Temperatura ambiente -25 ºC ... 80 ºC Grado de protección (IP), montado IP67 Materiales Material de la carcasa / Cuerpo moldeado PUR Aprobaciones Aprobaciones UL Sistema de bus Sistema de bus de campo AS-Interface Versión 2.1 Conexión de bus Conexión de cable plano ASI Identificación de dispositivos Perfil de AS-Interface: S 7.F.E; Configuración de I/Os: 7 hexágonos; código de identificación: F hex.; código ID2: Hexágono E Soporte de direccionamiento A/B No Alimentación Interfaz de bus de campo Alimentación Interfaz de bus de campo Red de interfaz AS-Interface
