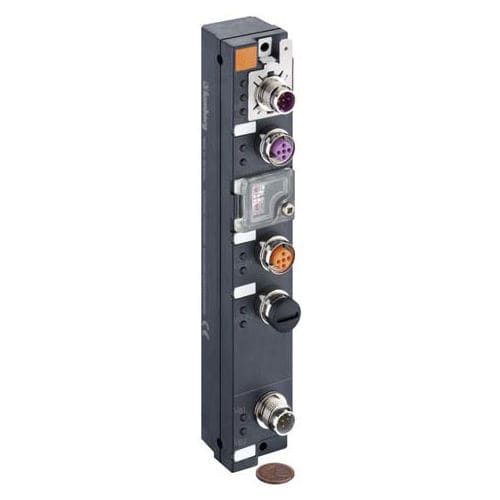

Acoplador de bus 0940 CSL 601

electrónicoE/Sde bus CANopen

Orden No.:89975 Tipo0940: CSL 601 Descripción: Módulo acoplador de bus LioN-Link BusHead IP 67, CANopen®-Slave, para la conexión entre el bus de campo de nivel superior y los módulos de E/S independientes del bus de campo, con conexión de bus M12, interruptores giratorios para el direccionamiento, conexión LioN-Link M12, conexión de alimentación M12. Estándar: Cabezal para módulos estándar LioN-Link. Disponibilidad: disponible Diagnóstico Diagnóstico del estado de la comunicación, avería de los módulos y fallos de la periferia en el sistema Link Nota En este BusHead se pueden utilizar un máximo de 16 módulos de E/S LioN-Link. La aplicación de estos productos en entornos difíciles debe ser siempre comprobada antes de su uso. Especificaciones sujetas a modificaciones. Color de la carcasa negro Características del producto Resistencia a las vibraciones, resistencia al aceite Clasificación Cabezales de bus LioN-Link clase Belden Marca Belden Lumberg-Automation Datos mecánicos Peso 200 g Dimensiones (ancho x alto x fondo) 30 mm x 182,4 mm x 40,4 mm Condiciones ambientales Temperatura ambiente -10 ºC ... 60 ºC Grado de protección (IP), montado IP67 Materiales Material de la carcasa / Cuerpo moldeado PBT Aprobaciones Aprobaciones UL Sistema de bus Sistema de bus de campo CANopen® Conexión de bus M12, codificación A Número de contactos 5 Velocidad de transmisión 1 Mbit/s Rango de dirección 1 dec. ... 99 dec. Interruptores de dirección rotativos 1 dec. ... 99 dec. Dirección por defecto 63 dec. Alimentación Interfaz de bus de campo Suministro Interfaz de bus de campo US Tensión nominal (Alimentación Interfaz de bus de campo) 24 V DC Rango de tensión (Alimentación Interfaz de bus de campo) 11 - 30 V DC Consumo de corriente (Alimentación Interfaz de bus de campo) 10 mA Protección contra la inversión de polaridad (Supply Fieldbus Interfaz) Sí Indicador de función (interfaz de bus de campo de alimentación) LED verde
