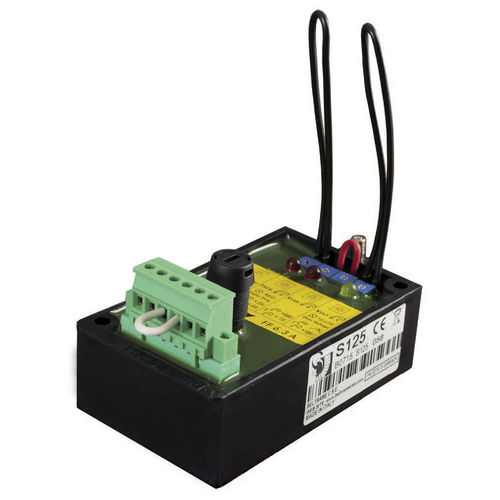

Regulador de tensión automático S125

CApara alternadoranalógico

El nuevo regulador S125 es adecuado para cualquier tipo de alternador y garantiza una alta corriente (5A) en una caja muy pequeña. Se completa con protección de sobretensión (indicada por un led amarillo) y protección de baja velocidad (indicada por un led rojo). La protección de baja velocidad es ajustable por medio de un trimmer (freq) que permite ajustar el punto de disparo donde la máquina alcanza la tensión nominal (40-50 o 50-60 Hz); antes de alcanzar el punto de disparo, la tensión de salida del generador se ajusta proporcionalmente a la frecuencia; a partir de un valor residual de 2 V, la tensión nominal se alcanza cuando la frecuencia es igual a la ajustada en el trimmer (freq), por encima del punto de disparo y hasta la velocidad nominal, la tensión permanece en el valor nominal. Durante esta fase se puede obtener una regulación de tipo compuesto, con las ventajas y precisión de un regulador electrónico. Este sistema permite también la inserción de cargas pesadas sin afectar la eficiencia de los motores diesel, ya sean turbo comprimidos o antiguos. El regulador S125 dispone de bornes AB (ver figura) para permitir la entrada del bobinado auxiliar (si el alternador está dispuesto para ello), por lo que el regulador original de la máquina puede ser sustituido dejando inalteradas todas las funciones del alternador. Completo con la función de protección de corriente de máxima excitación, controlado por un trimmer llamado "Reg. Corriente".
