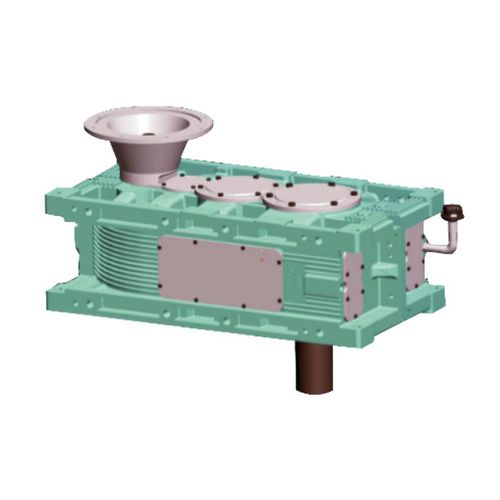

Reductor de engranajes cónicos

de engranaje helicoidalangularcon eje macizo

Las cajas de engranajes ELECON de las series "AH3" y "AB3" son de eje paralelo helicoidal de triple reducción y eje cónico helicoidal en ángulo recto con características de diseño especiales adecuadas para todas las aplicaciones verticales. La serie abarca tamaños de 19 a 26 con una gama de relaciones de 20 : 1 a 100 : 1. Las cajas de engranajes están diseñadas especialmente para accionamientos verticales con características esenciales como la disposición de pozo seco, rodamientos del eje de salida de capacidad extrapesada para soportar la carga externa, etc. Los reductores de engranajes cilíndricos se suministran con adaptadores adecuados para el montaje del motor, acoplamiento flexible en la entrada y acoplamiento rígido en la salida (opcional), según los requisitos específicos. Reductores ELECON para agitadores / mezcladores / aireadores : Descripción Los agitadores/mezcladores se utilizan en aplicaciones químicas, farmacéuticas, cosméticas y alimentarias. La diversidad de los requisitos de la aplicación y los medios empleados requieren diseños de planta personalizados. El reductor suele estar montado verticalmente en el depósito del agitador/mezclador. Además de transmitir el par, también absorbe las cargas axiales y radiales que se producen como resultado de la especificación de la aplicación. Para ello, los reductores ELECON para accionamientos de agitadores/mezcladores disponen de un eje de salida estándar/reforzado y rodamientos de contacto rodante. Para los agitadores/mezcladores de gran potencia, las cargas axiales son muy elevadas; en este caso, ELECON puede suministrar soluciones de reductores verticales con un rodamiento axial adicional. Ventajas : Alta fiabilidad de funcionamiento Estándar / Rodamientos reforzados Opcional, para aplicaciones pesadas con rodamiento axial adicional Posibilidad de versiones personalizadas, brida especial en el lado de salida para montaje en el agitador Eje de salida extrafuerte
