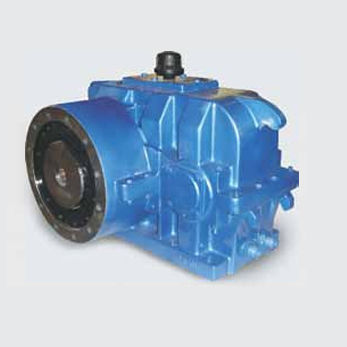

Reductor de engranajes cónicos SBH

de engranaje helicoidalcoaxialpara extrusora de un husillo

Los reductores para extrusoras de ELECON Make son el resultado de un extenso trabajo de investigación y desarrollo interno. Los reductores están diseñados para satisfacer los requisitos y las condiciones que se dan en el proceso de extrusión. Se requiere un par elevado para presurizar y plastificar el material de moldeo, por lo que los reductores se diseñan en consecuencia. Se utiliza un rodamiento axial de rodillos a rótula en la línea de salida para absorber el alto empuje axial. Los reductores están disponibles en disposición de eje a derechas. Los reductores para extrusoras ELECON están equipados con un cojinete axial esférico ampliado montado delante de la carcasa. Este diseño inteligente separa las cargas externas de la parte de la carcasa que transmite el par. Incorporamos la última generación de rodamientos que redefine literalmente los límites de diseño de los rodamientos de rodillos a rótula. De acuerdo con sus funciones, estos conjuntos están diseñados de forma independiente. Gama de producción: - La serie SBH consta de tamaños de 110 a 315; teniendo Ratio de 6.3 a 22.4 ; cubiertos en este catálogo. Todas las relaciones son reductoras y se definen como la relación entre la velocidad de entrada y la velocidad de salida. Las relaciones de reducción dobles son exactas dentro de ±3%. - Rodamientos axiales de rodillos autoalineables de las series 293....E y 294....E. - Los ejes huecos de salida se fabrican normalmente con chavetero simple; sin embargo, también se pueden suministrar con chavetero doble o agujeros estriados para requisitos específicos. - Chavetas y chaveteros en los ejes según DIN6885. - Las unidades pueden funcionar en ambos sentidos de rotación
