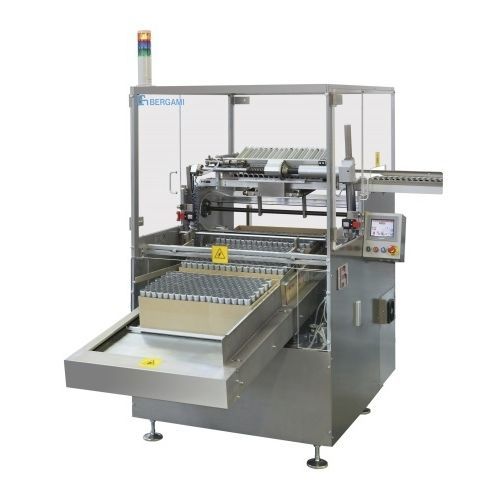

Sistema de descarga de llenado CT

automático

Las cajas cargadas con tubos vacíos, con los extremos de los tubos abiertos hacia arriba, se colocan manualmente en la cinta transportadora y se empujan a la posición de recogida de tubos mediante orejetas de accionamiento instaladas en la cadena transportadora. En cuanto los tubos se sitúan en la posición adecuada, los mandriles de un rastrillo de recogida se sumergen en los extremos abiertos de los tubos. La primera fila de tubos se levanta de la caja, se desplaza a través del transportador de alimentación de tubos y se retira del transportador mediante un rastrillo extractor, desde donde los tubos se transportan finalmente a la máquina de llenado de tubos. La caja de tubos se vacía fila por fila. La configuración de la máquina para un tamaño de tubo diferente es bastante sencilla: se selecciona un programa diferente en la HMI de la máquina y se establecen los nuevos valores en los contadores digitales. Se cambian los rastrillos de recogida y extracción de tubos para adaptarlos al nuevo diámetro de tubo. La máquina ya está lista para el nuevo tamaño de tubo. La serie de máquinas de alimentación de tubos CT se suministra con su propio accionamiento y puede configurarse y funcionar como una unidad independiente sin la máquina de llenado de tubos. Especificaciones técnicas - Diámetro del tubo (mm) 12,7 - 60 - Longitud total del tubo (mm) 75 - 250 - Dimensiones máx. de la caja (mm) 650x450x260 - Producción (tubos/minuto) 300
