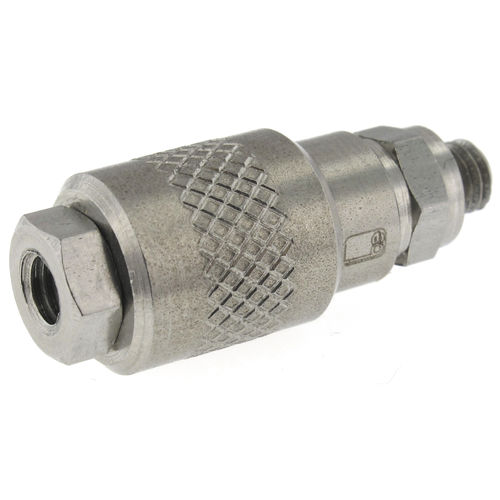

Válvula de corredera MIL-MV-...-.

manualde regulaciónde control de caudal

La válvula dosificadora Beswick serie MIL-MV contiene un orificio ajustable. El orificio mide el caudal de fluido, independientemente de la dirección del flujo a través de la válvula. Las juntas tóricas ajustadas hacen que la válvula sea insensible a las vibraciones, evitando cambios involuntarios en el ajuste. Orificio efectivo: El orificio efectivo máximo debe seleccionarse entre las opciones siguientes (0,011"-0,055", ó 0,28-1,4mm), basándose en el caudal máximo aproximado necesario en la aplicación. Todas las configuraciones son ajustables hasta un cierre hermético completamente cerrado. Ajuste: El manguito moleteado gira 360 grados y no puede deslizarse axialmente. Se coloca una junta tórica en una cavidad excéntrica dentro de la válvula, en el mismo plano que el orificio de entrada radial. Esta junta tórica se presiona contra el orificio de entrada radial cuando la válvula está cerrada y se libera del orificio al girar el manguito. Peso aproximado: 16 g en latón e inoxidable 303. El peso variará ligeramente según la configuración. Conexiones: puertos de entrada de rosca externa 10-32 y de salida de rosca interna 10-32. Características Ajuste de manguito giratorio Montaje en línea para facilitar la instalación Se pueden seleccionar diferentes tamaños de orificio para que sean compatibles con el caudal máximo aproximado necesario en la aplicación.
