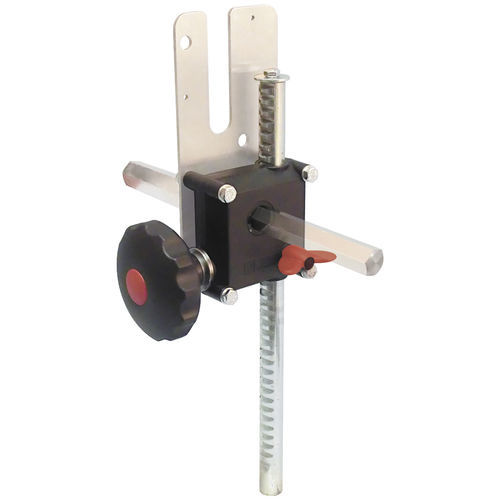

Posicionador manual 4678

lineal1 eje

Utilización: manteniendo fijo el gato, es posible subir o bajar cargas fijadas en la parte superior de la estantería. Por otra parte, sujetando la cremallera se mueve el engranaje reductor, sobre el que se pueden fijar soportes o placas de apoyo accesorias. Adecuado para aplicaciones en las que la carga a manipular requiera un par superior a 4,5 Nm (límite de la versión Parte 4700). Estado de suministro completo con reductor, cremallera, pomo y freno. Características: reductor de poliamida reforzada, 1 tornillo sin fin de acero fosfatado, 1 rueda dentada de metal reforzado, 1 cremallera de acero galvanizado con tope compuesto por un tornillo de cabeza hexagonal UNI5739 M6x25 y una arandela M6, 1 pomo fijado con un tornillo de cabeza hexagonal UNI5739 M6x12 y una arandela M6 y 1 tapón de poliamida, 4 tornillos de cabeza hexagonal UNI5739 M6x55, 4 tuercas autoblocantes UNI7474 M6 y arandelas M6. Material de las tuercas y tornillos ver tabla. Juego axial de la cremallera: 0.5 mm ÷1,0 mm Ángulo máximo de desalineación de la cremallera: 1° Colores: El cuerpo negro distingue el gato con par transmisible de 12 Nm de la versión de 4,5 Nm (naranja) Pieza 4700. Advertencia: El freno impide cualquier pérdida de posición causada por factores externos (por ejemplo, vibraciones); si utiliza el pomo para el movimiento, el freno no bloqueará totalmente la posición para proteger los dispositivos internos de transmisión.
