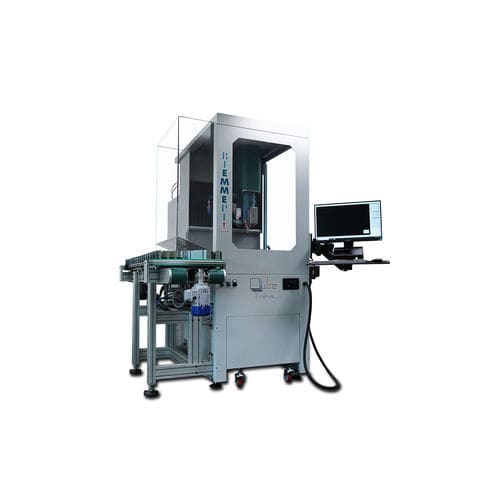

Centro de mecanizado CNC 5 ejes QUBE FRAMES

vertical20 herramientascompacto

FRAMES es el centro de 5 ejes de alta productividad de la gama QUBE diseñado para el mecanizado de monturas de acetato y aleaciones ligeras. Como todas las demás máquinas de la familia QUBE, también hereda su característica distintiva: cada eje tiene una carrera de 300 mm, para formar un área de trabajo igual a un cubo de 300 mm de lado. QUBE FRAMES se desarrolló con el objetivo de construir un centro de mecanizado de 5 ejes para la producción de marcos que fuera compacto y fácil de equipar, pero al mismo tiempo rápido, para garantizar tiempos de mecanizado reducidos. El centro de mecanizado está equipado con un cambio automático de herramientas y una cuna de 20 herramientas. El husillo vertical refrigerado por líquido tiene una potencia de 2,6 kW (S1) y una velocidad de rotación máxima de 45.000 rpm. El portaherramientas es del tipo HSK 25, mientras que la pinza es del tipo ER 16. La velocidad máxima de los ejes lineales es de 50.000 mm/min y la de los ejes giratorios es de 30.000 grados/min. QUBE FRAMES está equipada con un sistema automático de carga y descarga de piezas. La cuna de tiras en blanco está equipada con un transportador de cinta de una sola zona de parada, y puede contener un máximo de 200 tiras en blanco. El chentre de mecanizado está provisto de un revolucionario sistema de posicionamiento de la pieza, mediante el cual es posible realizar varios modelos de frentes de bastidor sin tener que reprogramar los ciclos de carga y transferencia de las tiras en bruto ni realizar ningún ajuste mecánico, ya que la mordaza autocentrante gestiona automáticamente el posicionamiento del mecanizado interior y exterior. Otra característica muy especial de QUBE FRAMES permite conformar directamente la nariz a bordo. El brazo de carga también está equipado con una pinza giratoria que permite inclinar la pieza durante el mecanizado para poder trabajar ambos lados frontales del bastidor.
