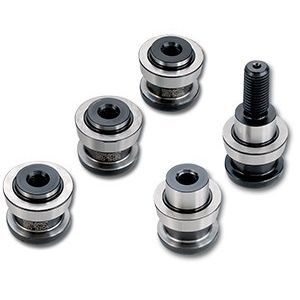

Rosca roscada System 40

cilíndricaredonda

Las perillas de sujeción UNILOCK se pueden unir a los accesorios o directamente a las piezas de trabajo. Nuestras perillas estándar se pueden montar en un orificio ciego desde la parte inferior o extraerse desde la parte superior. Las perillas de sujeción estándar aceptan lo siguiente: Opción 1 – Perno pasante: El perno se inserta más allá de la perilla de sujeción y se enrosca en la pieza de trabajo o accesorio. Opción 2 – Tornillo de fijación cautivo: El tornillo de fijación queda cautivo entre la perilla y la pieza de trabajo o accesorio. (Nota: Esta opción no se recomienda para perillas de tipo "B" ya que no hay control de temporización) Opción 3 – Retención desde la parte superior: El perno pasa a través de la pieza de trabajo o accesorio y tira de la perilla en su posición. Las perillas de sujeción estándar tienen una protuberancia de posicionamiento métrica que es Ø 25 mm y rectificada a un ajuste de h6. Mide 5 mm de alto. Las medidas generales de la perilla de sujeción son Ø 40 por 40 mm de alto. La perilla SBA está rectificada para encajar con el cono central del portaherramientas. Este ajuste establece la ubicación de la línea central. Esta ubicación se repetirá mejor a +/- 0,0002". SBA Knob orientationLa perilla SBB está rectificada como un alfiler de diamante y orienta su trabajo en relación con la línea central de la perilla SBA. SBA Knob orientationLa perilla SBC está rectificada por debajo de sus dimensiones. Bajará la parte inferior de la pieza de trabajo o el accesorio en la parte superior del portaherramientas Unilock.
