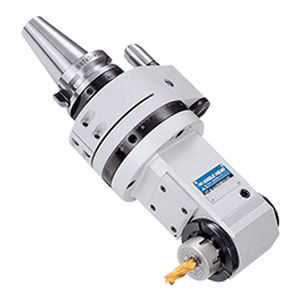

Cabezal angular 90° AG90 series

fijopara unidad de mecanizadofresado

Cabezales Angulares fijos a 90° Los cabezales angulares fijos a 90° combinan operaciones verticales y horizontales en una máquina. Aumentan la productividad al cambiar fácilmente el ángulo del cortador mientras se utiliza el alistamiento original de la pieza de trabajo. Esto mejora la precisión general y elimina la posibilidad de error creada por varios alistamientos. La variante con paso de refrigerante a través del husillo de los cabezales angulares tipo Build-Up y HMC permite que el refrigerante sea suministrado hasta 1000psi a través del husillo de la máquina y que salga por un puerto ajustable por encima de la herramienta de corte. El diseño compacto minimiza el volado y agrega rigidez y resistencia, como lo hacen las diferentes interfaces de husillo estándar BIG-PLUS®. Hay tres tipos de AG90 disponibles: NBS, HMC y Build-Up. Cabezales angulares tipo portaherramientas New Baby Los cabezales angulares tipo portaherramientas New Baby utilizan la rigidez y la precisión sobresalientes del portaherramientas New Baby y la pinza New Baby, lo que produce una alta precisión con menos descentraje. Tipo HMC Los cabezales angulares tipo HMC ofrecen la combinación de potencia y capacidad de herramientas de gran diámetro, y utilizan el sistema de portaherramientas de gran apriete High Power de BIG KAISER. Cabezales angulares tipo Build-Up Los cabezales angulares tipo Build-Up se pueden equipar con una amplia gama de adaptadores para cubrir la mayoría de los requisitos de mecanizado. Tipo de orificio pequeño El cabezal angular Slender Drive o de orificio pequeño está diseñado para entrar en espacios estrechos con espacio libre limitado.
