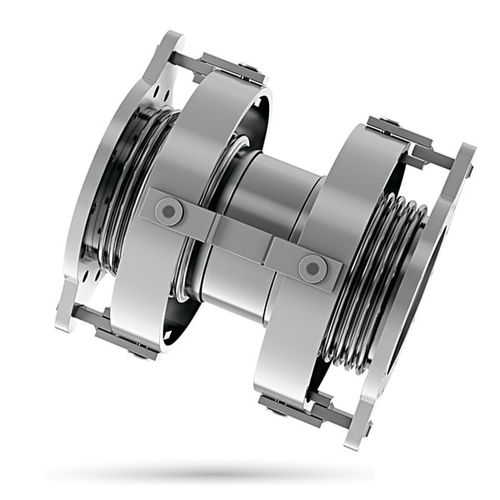

Esta junta de expansión se compone de dos fuelles articulados cardan unidos por medio de un manguito intermedio. Estas juntas de expansión, además de permitir la rotación angular en cualquier plano, podrán absorber grandes movimientos laterales que dependerán de la longitud del manguito central.
Características y propiedades
Movimientos angulares en todos los planos.
Altos movimientos laterales.
Retiene el esfuerzo de la presión.
No se requieren anclajes fijos en el sistema.
Fuelles protegidos de movimientos torsionales
Fuerzas reducidas en el sistema de tuberías.
Se requieren un mínimo de guías.
Pueden diseñarse para soportar el peso de la tubería.
EL CONJUNTO DE ARTICULACIONES Y PIVOTES DE LOS DOS FUELLES DEBEN DISEÑARSE PARA SOPORTAR EL ESFUERZO DE LA PRESIÓN.
