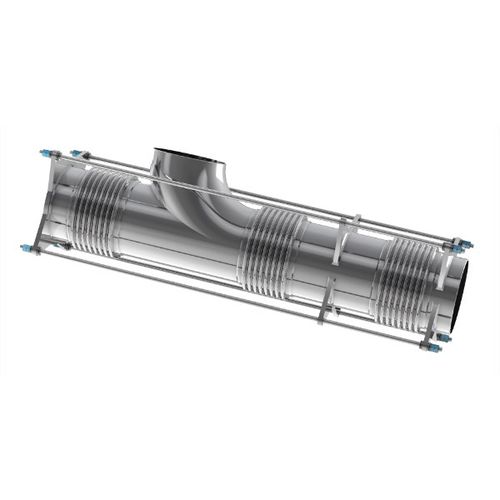

Compensador de dilatación de metal BM-PB-ELBOW

redondosoldableaxial

Esta junta de expansión metálica autocompensada es usada en casos de cambio de dirección en los que una junta de expansión con tirantes debe absorber movimientos axiales mientras retiene el esfuerzo de la presión. El codo para cambio de dirección se monta entre los fuelles de línea y el de compensación que tienen la misma área y están conectados con tirantes diseñados para soportar el esfuerzo de la presión dependiendo del movimiento lateral se utilizarán como fuelle de línea uno simple o universal. Características y propiedades Según diseño, absorben movimientos axiales, laterales y combinación de ambos. Retiene la presión en ambas direcciones No requiere anclajes fijos, los esfuerzos de la presión se compensan. Requiere mínimas guías. Transfiere mínimas cargas a los equipos contiguos. LA FINALIDAD DE ESTE ESTILO DE JUNTA DE EXPANSIÓN ES SOPORTAR Y COMPENSAR EL ESFUERZO DE LA PRESIÓN, DE TAL MANERA QUE NO SE NECESITEN ANCLAJES FIJOS EN EL SISTEMA DE TUBERÍAS Y REDUCIR, HASTA NIVELES TOLERABLES, LAS FUERZAS Y MOMENTOS SOBRE LAS BRIDAS DE LOS EQUIPOS DELICADOS CONTIGUOS, MIENTRAS SE ABSORBEN MOVIMIENTOS AXIALES Y LATERALES.
