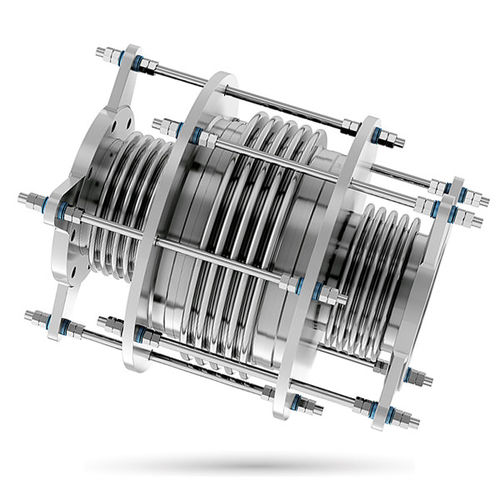

Compensador de dilatación de metal BM-PB-IN LINE

redondocon bridaaxial

Esta junta de expansión está diseñada para absorber movimientos axiales y laterales mientras retiene el esfuerzo de la presión. El principio básico de esta junta de expansión es que con el uso de un fuelle de compensación y dos fuelles de línea, conectados por tirantes, se compensa el esfuerzo de la presión. El esfuerzo de la presión actuando sobre los fuelles de línea se equilibra con el del fuelle de compensación a través de los tirantes. La finalidad de este estilo de junta de expansión es soportar y compensar el esfuerzo de la presión, de tal manera que no se necesiten anclajes fijos en el sistema de tuberías y reducir, hasta niveles tolerables, las fuerzas y momentos sobre las bridas de los equipos delicados contiguos. Características y propiedades Según diseño, absorben movimientos axiales, laterales y combinación de ambos. Retiene la presión en ambas direcciones. No requiere anclajes fijos, los esfuerzos de la presión se compensan. Requiere mínimas guías. Transfiere mínimas cargas a los equipos contiguos. SE UTILIZAN CUANDO SE NECESITA ABSORBER MOVIMIENTOS AXIALES Y LATERALES Y NO HAY ESPACIO PARA LA INSTALACIÓN DE ANCLAJES O ÉSTA ES MUY COSTOSA.
