Muelle de compresión BIAIR®-ED series
de protecciónde fricciónde aire

Muelle de compresión - BIAIR®-ED series - Bilz Vibration Technology AG - de protección / de fricción / de aire
Muelle de compresión - BIAIR®-ED series - Bilz Vibration Technology AG - de protección / de fricción / de aire
Muelle de compresión - BIAIR®-ED series - Bilz Vibration Technology AG - de protección / de fricción / de aire - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Función
de compresión, de protección, de fricción
Tipo
de aire
Material
aluminio
Aplicaciones
para manguera, de válvula, de polvo
Otras características
técnico
Fuerza

Mín.: 2.670 N

Máx.: 233.600 N

Descripción

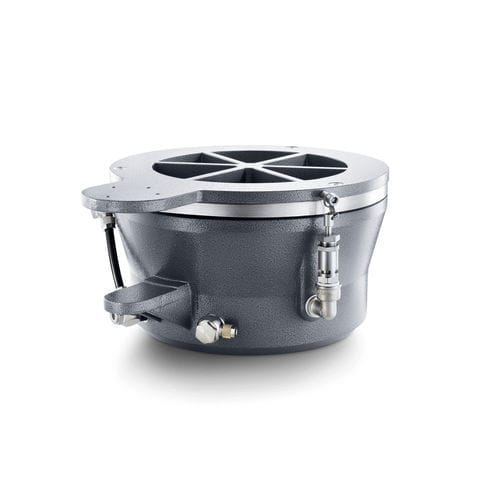

Muelle neumático de membrana de baja frecuencia (vertical 2,5 Hz) con nivel de amortiguación ajustable con precisión para un aislamiento eficaz de las vibraciones. Fabricado en aluminio fundido, de aplicación universal. DESCRIPCIÓN GENERAL DEL PRODUCTO Descripción El aislador de muelle neumático de membrana BiAir® está fabricado en aluminio fundido. El espacio de aire está rodeado por una membrana enrollable de paredes finas, flexible y resistente a la presión. El pistón se asienta sobre la membrana y es presionado por el volumen de aire. Este diseño permite aislar las vibraciones con gran eficacia. Para lograr simultáneamente el mayor efecto amortiguador posible, el interior del muelle neumático está dividido en dos cámaras de aire conectadas por una manguera de aire (carga y volumen de amortiguación). Mediante una válvula de mariposa regulable se ajusta la sección transversal del flujo al efecto de amortiguación deseado desde el exterior. La fricción en el flujo de aire generada por la válvula de mariposa puede crear un efecto de amortiguación de hasta el 15 %. El daño de la membrana rodante debido a la sobrepresión es prácticamente imposible mediante el uso de válvulas de seguridad adicionales o un límite mecánico de la carrera del pistón. DATOS TÉCNICOS Y VARIANTES Información general sobre la selección y aplicación de nuestros amortiguadores de membrana BiAir® ED La amplitud de movimiento máxima admisible en el plano horizontal oscila entre 1 y 2 mm aproximadamente, dependiendo del tamaño del resorte neumático. Por favor, seleccione la carga a una presión de aire de 4 bar cuando seleccione el tamaño del muelle neumático. Rango de temperatura admisible: de -20 °C a +80 °C Además de las soluciones estándar enumeradas aquí, también ofrecemos numerosos muelles neumáticos con una carrera mayor y una frecuencia natural menor. Recubrimiento de polvo en RAL similar a 7037 gris polvoriento

---
