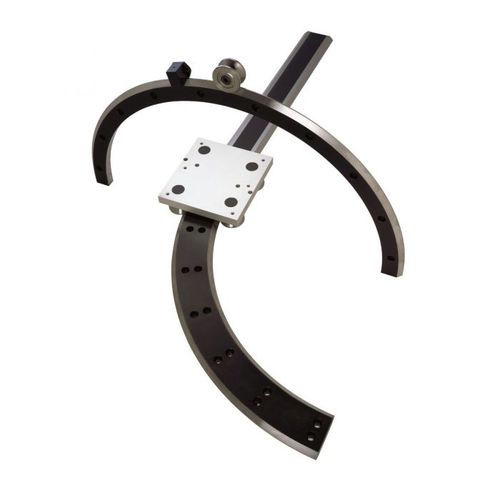

Guía lineal de patín HDRT

de precisiónde acerode acero inoxidable

HDRT combina la flexibilidad y la funcionalidad del sistema de guías de anillas PRT con el tamaño y la resistencia de la línea de productos HDS2 para soportar cargas de hasta 40 kN (8.992 libras). Los sistemas de guías HDRT combinan segmentos de anillos y guías rectas para seguir prácticamente cualquier trayectoria. Los anillos en V internos y externos son compatibles con tres tamaños de rodamientos y dos lubricadores, y están disponibles en siete tamaños, dos grados de precisión y acero inoxidable. Los sistemas de raíles se suministran en secciones listas para instalar, marcadas con números de referencia y secuencia. Se suministra un exclusivo dispositivo de alineación de bloques de unión para facilitar la alineación. También está disponible una variedad de métodos de accionamiento. Segmentos de anillos deslizantes La HDRT ofrece una amplia gama de anillos de un solo borde de 512 mm (20,15 pulgadas) a 1656 mm (65,19 pulgadas) de diámetro. Los segmentos curvos se suministran de serie en longitudes de arco de 90 y 180 grados. Están fabricados en acero de alta calidad y disponibles en tres calidades: P1, P2 y SS. Todos los grados están totalmente rectificados en las caras en V de 90 grados y en el registro interno. El grado P1 también está rectificado en la cara de montaje. La versión de acero inoxidable está rectificada en todas las superficies. Las correderas anulares están disponibles en segmentos de 360, 180 y 90 grados. Los orificios estándar están avellanados para tornillos hexagonales. Como alternativa, la opción de orificio roscado permite atornillar desde abajo. Hay disponible una opción de transmisión por engranajes.
