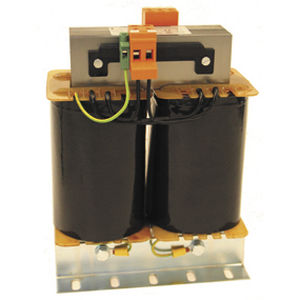

Transformador con dos bobinas CL seriesde potenciaencapsulado en resinapara la industria
Añadir a mis favoritos
Añadir al comparador
Características
- Función
- de potencia
- Construcción
- encapsulado en resina
- Aplicaciones
- para la industria
- Características eléctricas
- monofásico, de tensión
- Montaje
- de pie
- Normas
- IEC
- Otras características
- de control, con dos bobinas
- Potencia kVA
Máx.: 40 kVA
(54,384846 hp)Mín.: 3 kVA
(4,078863 hp)- Tensión primaria
230 V, 415 V
- Corriente primaria
Máx.: 173,91 A
Mín.: 7,22 A
- Frecuencia
50 Hz, 60 Hz
Descripción
Transformadores monofásicos de mayor tamaño que utilizan la construcción UI de dos miembros.
Los transformadores cumplen las normas IEC61558 e IEC60076 y están disponibles con diversas opciones de tensión y conexión.
- Transformador de control : Transformador de aislamiento de clase 1 con pantalla de tierra entre el primario y el secundario
- Norma : IEC / BS-EN 61558
- Tensiones primarias : A especificar
- Tensiones secundarias : A especificar
- Clase de aislamiento : B, F o H
- Resistencia de aislamiento : > 5 Meg Ω
- Rigidez dieléctrica : Primario a secundario >2,5kV Primario a tierra >2,5kV Secundario a tierra >2,5kV
- Temperatura ambiente : 40℃
Protección del circuito del transformador
Los transformadores deben estar protegidos contra cortocircuitos y sobrecargas.
Circuito primario
El lado primario del transformador debe estar protegido contra cortocircuitos, cortando así la tensión de alimentación en caso de fallo por cortocircuito.
El valor nominal del dispositivo de protección del primario debe tener en cuenta la elevada corriente de irrupción durante la energización del Transformador.
---
Catálogos
Single Phase Transformers CL Range
2 Páginas
