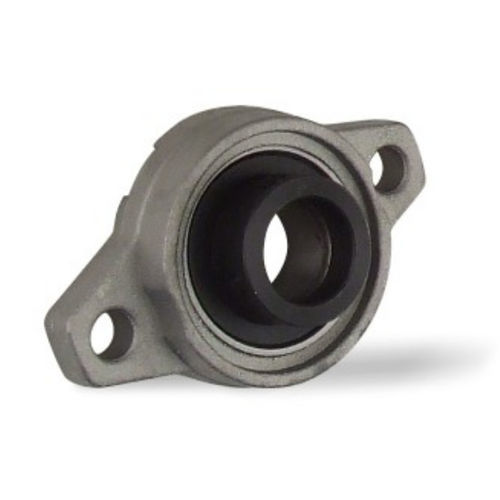

Soporte con rodamiento con brida UFL00 series

con rodamiento de bolasde aluminiode zinc

Los minicojinetes de aluminio zincado de dos pernos montados en brida con collarín excéntrico (UFL) tienen alojamientos de aluminio zincado e insertos de acero cromado. Los rodamientos montados dentro de un soporte con brida se utilizan cuando la superficie de montaje del rodamiento es perpendicular al eje de un árbol. El soporte se atornilla a una cimentación a través de los agujeros de la base. El collarín de fijación tiene un rebaje excéntrico respecto al agujero. Cuando se monta en el eje, este rebaje excéntrico encaja con un extremo excéntrico de la leva del anillo interior del rodamiento. El collarín encaja en la leva interior del rodamiento. Este conjunto sujeta firmemente el eje. El tornillo de fijación del collarín proporciona un bloqueo adicional.
