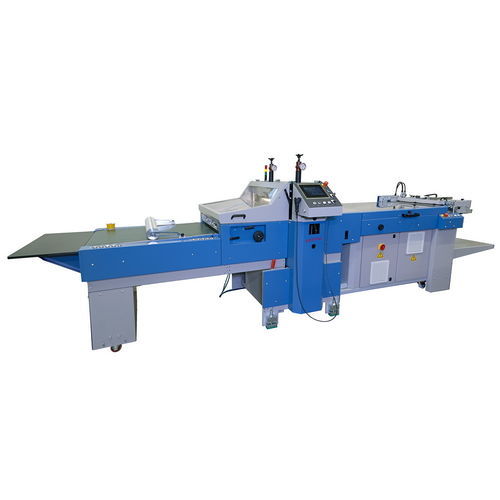

Máquina de corte de punzonado BSR 550 basic

de placasservoaccionadade punzonado

La BSR 550 basic, compacta y de precio atractivo, está estructurada como una solución offline. Está diseñada específicamente para usuarios que desean producir tiradas pequeñas y medianas de forma económica y eficiente, así como para aquellos para los que las opciones de conexión flexibles y las características técnicas de la BSR 550 Servo no tienen prioridad. Los productos individuales se alimentan a la zona de punzonado desde el alimentador de pila plana y se punzonan con el troquel flexibe giratorio. La alineación lateral del pliego se realiza con una mesa de registro con carril de bolas. La precisión de posición en la dirección de producción se realiza con un sistema de rodillos posicionadores que hace que las chapas pasen por el cilindro de punzonado con gran precisión sin detenerse. Para cambiar los troqueles flexibles, toda la unidad de separación y entrega se desconecta de la zona de troquelado. De este modo se garantiza una accesibilidad óptima. Tras el troquelado, los cortes interiores se separan y la matriz de desecho se desvía. Por defecto, la BSR 550 basic está equipada con una unidad de 5 boquillas de chorro de aire. Cada boquilla de chorro de aire puede montarse y ajustarse sin herramientas. Para desviar las rejillas de sección y para la sujeción y entrega de los productos, se utilizan elementos de separación con poleas. Estos elementos también pueden montarse y ajustarse sin herramientas. Tras el proceso de troquelado y eliminación de residuos, cada producto se entrega en la cinta de flujo (longitud 1 m). La altura de esta cinta se ajusta mediante un motor y está provista de una mesa de entrega. En caso necesario, esta mesa puede retirarse fácilmente.
