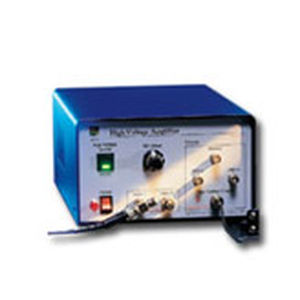

Controlador de láser de modulación electro-óptica 3211

El modelo 3211 es un amplificador del caballo de labranza para conducir cargas capacitivas tales como moduladores electrópticos (EO) de banda ancha y transductores piezoeléctricos. El modelo 3211 incorpora la alto-ciénaga-tarifa, tecnología de alto voltaje del operacional-amplificador para darle la operación linear extremadamente exacta sobre una amplia gama de los voltajes y de las frecuencias de entrada. La salida de ±200-V hará pivotar nuestros moduladores de banda ancha del EO (páginas 43, 45) con 180° del desplazamiento de fase con anchuras de banda de hasta 0.6 megaciclos. El ruido de pico a pico de la salida es menos de 100 milivoltio en una anchura de banda 1-MHz. Los controles del panel de delante incluyen un interruptor con./desc. accesible, de alto voltaje y una C.C. compensada de los cuales fije el nivel de salida dondequiera - 200 V a +200 V, permitiendo que un modulador de la amplitud del EO sea predispuesto para las linearidades óptimas sin componentes adicionales. Dos entradas permiten que las señales de fuentes separadas sean sumadas y que amplificado. Dos salidas diagonales de +200 V y - 200 V permiten la operación de la solo-polaridad para los transductores piezoeléctricos y otros componentes. Una salida del monitor proporciona 1/30 del voltaje de la salida para la exhibición en un osciloscopio.
