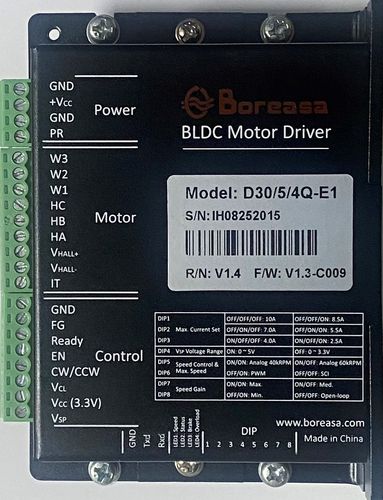

Control de motor con controlador integrado D30/5/4Q-E1

BLDC

El D30/5/4Q-E1 es un pequeño controlador digital de 4 cuadrantes para el control de motores sin escobillas de hasta 150 W, equipado con sensores Hall digitales. El algoritmo de control interno del variador realiza el control en bucle cerrado de la velocidad del motor. Microprocesador:STM32F103C8T6 Eficiencia:93,2 Dimensiones:110 x 80 x 27 mm Peso:200 g Funcionamiento básico: Bucle cerrado (por defecto), Bucle abierto (opcional) Limitación de potencia/corriente: Modo de funcionamiento con limitación de potencia o de corriente (configurable por el usuario) para que el accionamiento pueda seguir funcionando con seguridad cuando se superen los límites de potencia/corriente preestablecidos. Por defecto es la limitación de corriente (15 A). Características -Amplio rango de tensión de entrada: 10,5-26V， -Control de velocidad digital - funciona como controlador de velocidad de "bucle cerrado -Velocidad máxima 60'000 rpm (motor con 1 par de polos) -Entrada de valor a través de PWM o tensión analógica externa -2 rangos de velocidad diferentes seleccionables -Dirección de giro prefijada por una señal digital -La etapa de salida puede ser activada o desactivada -Límite máximo de corriente de salida ajustable hasta 10 A -La velocidad del motor puede controlarse con la salida "FG -Indicación de estado a través de la salida "Ready" -Protección contra el bloqueo del motor (límite de corriente para el motor bloqueado) -Funciones de protección: baja tensión, sobretensión y cortocircuito -El regulador shunt incorporado está diseñado para limitar la tensión de alimentación del regulador. -Una entrada analógica permite detectar la temperatura del motor
