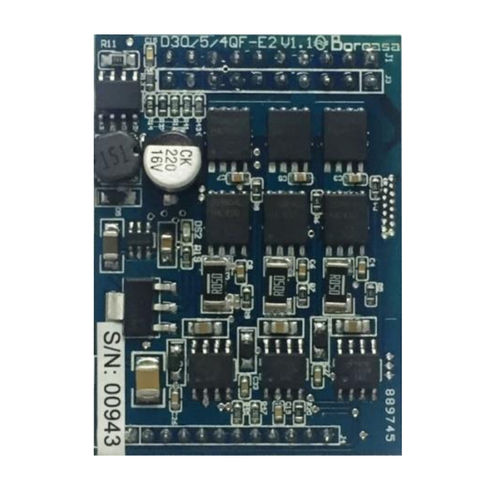

Control de motor con controlador integrado D30/5/4QF-E2

BLDC

Datos mecánicos: Peso:9g Dimensiones (L x A x H):48 x 35 x 12,7 mm Conexiones del motor, Devanado del motor 1 "U", Devanado del motor 2 "V", Devanado del motor 3 "W" Descripción general: El D30/5/4QF-E2 es un pequeño controlador digital de 4 cuadrantes para el control de sopladores Boreasa sin escobillas de hasta 150 W. Puede trabajar con motores BLDC con o sin sensores Hall. Este controlador está diseñado para ser integrado en la placa electrónica del cliente. También es compatible con la placa de evaluación de Boreasa. Características -Configuración de la entrada de valor a través de PWM o tensión analógica externa (0 ... +3,3 V) -Se pueden ajustar los parámetros a través de 4 entradas digitales externas (DigIN) -Bucle de control doble: Velocidad y Corriente -La etapa de salida puede ser activada o desactivada -Límite máximo de corriente de salida ajustable hasta 10 A -La velocidad del motor se puede supervisar con la salida "FG -Indicación de estado a través de la salida "Ready" -Protección contra el bloqueo del motor (límite de corriente para el motor bloqueado) -Banda de conectores estandarizada, paso 2,54 mm y 2 mm -El modo de corriente fija o de par fijo configurable es opcional -Si el driver funciona en modo 4 cuadrantes, es necesario que haya un circuito para consumir la energía de frenado El driver funciona en modo de control de bucle de corriente (por defecto) o de bucle de velocidad (opcional). Todos los parámetros de control están incorporados en el software del controlador. Se necesita una corriente de arranque suficiente de la fuente de alimentación cuando el motor (soplador) se pone en marcha. El tiempo de rampa se prolongará si la fuente de alimentación no puede proporcionar suficiente corriente. Para los desarrollos, Boreasa ofrece una completa tarjeta de interfaz/evaluación: la tarjeta D30/5/4Q-M2 ( no compatible con la tarjeta Boreasa D50/5/4Q-M2 cuando se trabaja en modo de 4 cuadrantes).
