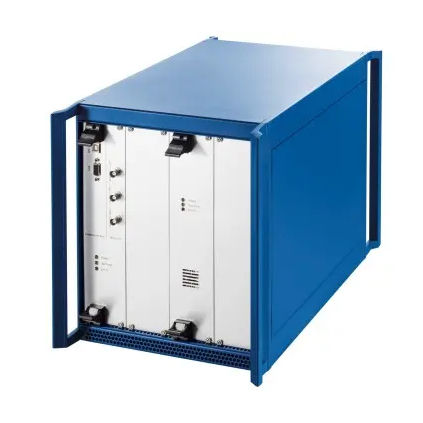

Sistema de control de prueba IPC-201

para bombas de inyecciónpara aplicaciones automóviles

El funcionamiento de los sistemas common-rail en condiciones de prueba plantea grandes exigencias a la técnica de medición y comprobación en cuanto a reproducibilidad y fiabilidad. La familia de productos IPC de Bosch Engineering GmbH ha sido concebida especialmente para el desarrollo, las pruebas de resistencia y el aseguramiento de la calidad. Debido a los diferentes campos de aplicación, es posible que el IPC funcione con componentes individuales de sistemas common-rail, como bombas de alta presión, así como con sistemas common-rail completos, incluyendo inyectores y actuadores del circuito de control de alta presión. Las unidades de control de pruebas IPC son modulares y están formadas por una unidad de control y una unidad de etapa de potencia, por lo que se pueden adaptar a los requisitos de cada prueba. El mazo de cables incluido en el volumen de suministro conecta los sensores y actuadores del sistema common-rail con la unidad de control de ensayo. El volumen de suministro incluye también un software para PC que sirve de interfaz gráfica de configuración y manejo. La comunicación con la unidad de control de ensayo se realiza a través de una conexión USB o una interfaz CAN. Sistema de control de pruebas IPC-201 - Funcionamiento en paralelo de dos etapas de potencia de solenoide, libremente configurables hasta 16 eventos de activación por ángulo de bomba de 720° CrS o 360 - Accionamiento y control de bombas de alta presión common-rail con válvula de control eléctrica, incluyendo control de la presión del raíl y espectro de carga - Regulación por reloj, libremente parametrizable, función de sobrealimentación y compensación variable - Análisis del tiempo de conmutación mediante reconocimiento de caracteres BIP/EIP - Funcionalidad de diagnóstico integrada - Protección contra sobretensión - Funcionamiento de 8 - 28 V - Salidas de monitorización - Software de calibración de fácil manejo
