Válvula para la regulación de posición, fuerza, presión o velocidad
Servoválvula de 2 etapas con realimentación mecánica o mecánica y eléctrica.
1ª etapa amplificador de toberas/placas deflectoras
Para montaje sobre placa: Posición de las conexiones según ISO 4401
Motor de mando seco, el entrehierro no se ensucia por el fluido hidráulico
También se emplea como versión de 3 vías
Elemento de retorno de la corredera de mando libre de desgaste
Comando externo o con electrónica integrada (OBE)
La válvula y la electrónica de mando integrada están ajustadas y comprobadas
Corredera de mando con compensación de fuerzas de flujo
Casquillo de mando céntrico fijado, por ello existe una baja insensibilidad a la temperatura/presión
Cámaras de presión del casquillo de mando con junta por intersticio de cierre, por ello no existe desgaste de la junta anular
Filtro para 1.ª etapa accesible libremente desde el exterior

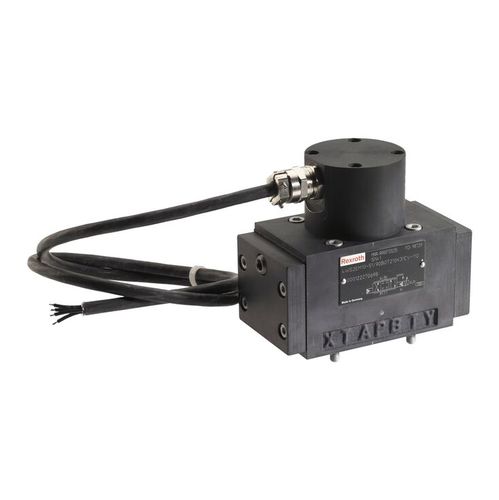

Las válvulas del tipo 4WS(E)2EM10-5X/... son servoválvulas direccionales de 2 etapas, accionadas eléctricamente. Se emplean principalmente para regulaciones de posición, fuerza y velocidad.
Estas válvulas constan de conversor electromecánico (motor de torque) (1), amplificador hidráulico (principio de tobera-placa deflectora) (2) y corredera de mando (3) en un casquillo (2.ª etapa), que está unido al motor de torque mediante un retorno mecánico.
Mediante una señal eléctrica de entrada en la bobina (4) del motor de torque se genera una fuerza sobre el inducido (5) por medio de un imán permanente, que en combinación con el tubo acodado (6) provoca un par de giro.
