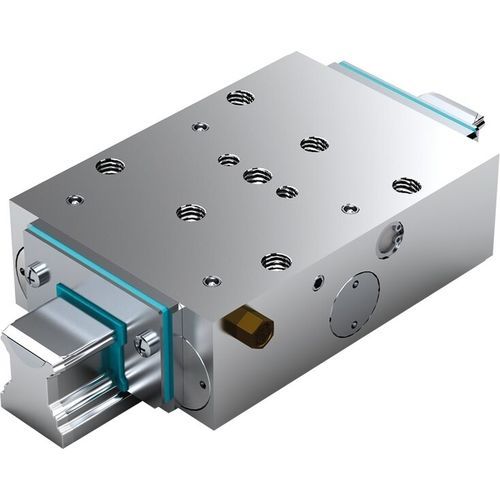

Unidad de fijación mecánica UBPS series
para mecanizadode acerohorizontal

unidad de fijación mecánica
unidad de fijación mecánica
unidad de fijación mecánica
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
mecánica
Aplicaciones
para mecanizado
Otras características
de acero, horizontal
Fuerza

Máx.: 7.700 N

Mín.: 1.500 N

Descripción

Elemento de frenado neumático UBPS, FLS para patines de bolas sobre raíl Tamaño = 35 Adecuado para todos los raíles guía de bolas SNS • Sujeta y frena mediante acumulador de energía del muelle • Perfiles de contacto integrados con unión positiva para lograr una rigidez axial y horizontal máximas y, con ello, una eficacia de frenado excelente • Estabilización dinámica y estática en sentido axial • Aprieta y frena sin presión (energía del muelle) • Modelo compacto, compatible con DIN 645 • Número de sujeciones hasta 1 millón • Hasta 2000 frenadas de emergencia • Estanqueidad completa integrada • Elevado rendimiento continuo • Gran precisión de posicionamiento • Engranaje de empujador de cuña mecánico • Carcasa de acero maciza y rígida, galvanizado químico • Consumo de aire extremadamente bajo • Libre de mantenimiento • 5 millones de ciclos de sujeción (valor B10d), con la conexión PLUS no se alcanza el valor B10d • Adecuado para todos los raíles guía de bolas SNS Fuerzas de sujeción axiales muy elevadas hasta 7700 N con 5,5 bar de presión de apertura con potente acumulador de energía del muelle • Aumento de la fuerza de sujeción hasta 9200 N mediante admisión de aire adicional en la conexión de aire adicional
