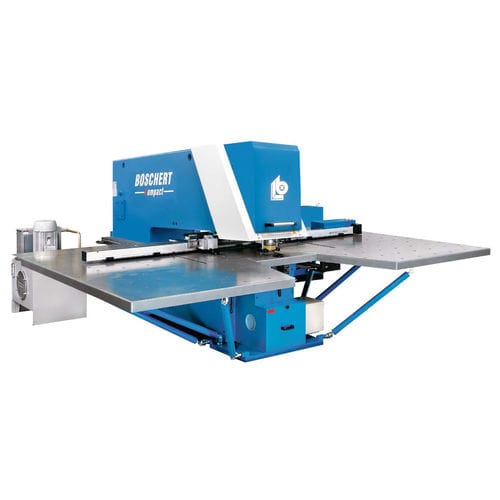

Punzonadora CNC CompactEVO

hidráulicapara chapasroscado

Con todas las máquinas se suministra una hoja en L para trabajar piezas muy pequeñas y piezas precurvadas. (Estándar) La lubricación automática de la herramienta sirve para aumentar la vida útil de la herramienta al mordisquear acero inoxidable (VA) y disminuye las rebabas de los bordes en aluminio Reposicionamiento de hasta 10 metros y movimiento de la pinza sin contacto con la chapa. 2 robustas pinzas para chapas de hasta 200 kg (ampliables a 4 pinzas). Capacidad estándar de hasta 7 mm o 12,7 mm cuando sea necesario. (Estándar) Superficie arenada y resistente a la corrosión de serie. Bolas en la mesa para chapas más pesadas y fácil manejo, cepillos en la mesa para chapas finas o sensibles al rayado también disponibles. Eliminación de desechos por vacío Software CNC/CAD para importar archivos DXF a lenguaje de máquina, tiempo de punzonado calculado, simulación gráfica Mordentado de hasta 800 golpes / min con refrigeración por aceite integrada Reposicionamiento programable de las pinzas para una puesta a punto más rápida de la máquina. Dispositivo de roscado y taladrado para roscas M3 hasta M12 y taladros más pequeños en chapas más gruesas. Aparato de marcado para marcar piezas en 10 tipos de letra diferentes. Rendimiento Longitud máxima de chapa 9999 mm mediante reposicionamiento Velocidades Velocidad máx. de posicionamiento Ejes X 60 m/min Velocidad máx. de posicionamiento Ejes Y 30 m/min simultáneo X & Y 67 m/min Carreras máx. hidráulicas estándar 250 carreras/min Carreras máx. hidráulicas rápidas 800 carreras/min Herramientas Sistema de utillaje Trumpf Diámetro máx. de punzonado 105 mm o cualquier forma dentro de 105 mm Revotool 4 / 6 / 7 y 8 estaciones Tiempo de cambio de herramienta 2-4 seg. Revotool 15 seg. manual Precisión de los ejes durante el proceso de punzonado Diferencia de posicionamiento + - 0,10 mm Repetibilidad + - 0,03 mm Espacio necesario y pesos Compacto 750x2000 4050 x 4000 x 2110 mm peso 7400 kg
