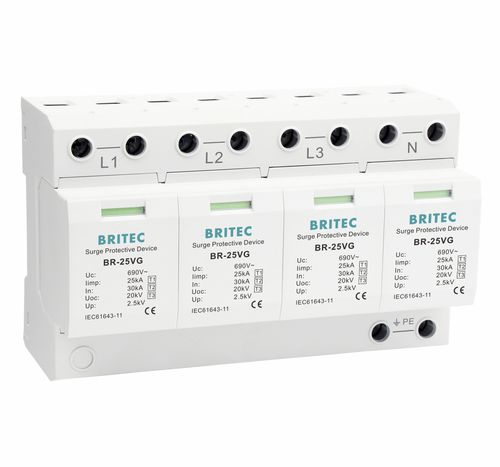

Protector de sobretensión de tipo 1 BR-25VG 4P series

de tipo 2de tipo 3clase I

Puede utilizarse en sistemas TN-S Componentes potentes, adecuados para todo tipo de sistemas de alimentación comunes. El descargador de sobretensiones cumple los requisitos de la norma IEC61643-11 La unidad está diseñada para utilizarse entre la Zona O y la Zona 1 (de acuerdo con la definición IEC62305-4 de Área de protección contra rayos). El producto se utiliza principalmente para la protección de Clase I del sistema de alimentación. El producto es principalmente 10/350 forma de onda, hasta 25KA Instalado en la distribución principal de energía Aplicación: - El producto se utiliza principalmente para la protección primaria del sistema eléctrico. - Descargador combinado de corrientes de rayo y sobretensiones optimizado para aplicaciones y precableado para sistemas TN-S. - Se instala en la caja principal de distribución de energía. - Utilizado en la industria y la automatización, instalaciones comerciales y residenciales, telecomunicaciones, TI y centros de datos, tratamiento de aguas, redes inteligentes y medición de BT, energía fotovoltaica y eólica, etc. Instalación: - La alimentación debe cortarse antes de la instalación. Se prohíbe el funcionamiento con tensión. - Se recomienda conectar un fusible o un disyuntor en serie en el extremo delantero de la protección contra sobretensiones. - El SPD se instala en paralelo en el extremo de entrada de alimentación de la caja de distribución del edificio o en la sala de equipos. El producto se instala en el tipo de carril guía. Si las condiciones lo permiten, puede adoptarse el modo de conexión Kevin. - Durante la instalación, conecte el dispositivo según el diagrama de instalación, donde L es la línea de fase,N es la línea neutra y PE es la línea de tierra. No conecte mal el aparato. Una vez finalizada la instalación, encienda el disyuntor automático y compruebe si el estado de funcionamiento es normal.
