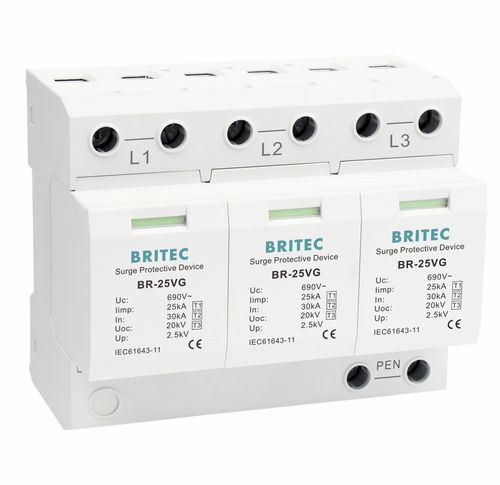

Protector de sobretensión de tipo 1 BR-25VG 3P series

de tipo 2de tipo 3clase I

Componentes potentes, adecuados para todo tipo de sistemas de alimentación comunes. Estos protectores de sobretensión montados en carril DIN son fáciles de instalar en cualquier panel de distribución normalizado o armario de control. La unidad está diseñada para utilizarse entre la Zona O y la Zona 1 (según la definición IEC62305-4 de Área de protección contra rayos). descargador de sobretensiones 25KA con forma de onda 10/350 Ventana de color verde/rojo que muestra el estado de funcionamiento, verde=normal, rojo=anormal Instalado en la distribución principal de energía Aplicación: - Evita que la sobretensión del rayo y la sobrecorriente transitoria se introduzcan en la línea de alimentación eléctrica y perturben el funcionamiento normal del sistema de alimentación eléctrica y de los equipos eléctricos. - Se aplica a la protección contra rayos para el sistema de alimentación en zonas con alto riesgo de rayos (LPZ0B o la interfaz entre LPZ0B y LPZ1). - Se instala en la caja principal de distribución de energía. - Adecuado para el sistema de alimentación trifásico TN-C con CA de 50 a 60 Hz Instalación: - La alimentación debe cortarse antes de la instalación. Se prohíbe el funcionamiento con tensión. - Se recomienda conectar un fusible o un disyuntor en serie en el extremo delantero de la protección contra sobretensiones. - El SPD se instala en paralelo en el extremo de entrada de alimentación de la caja de distribución del edificio o en la sala de equipos. El producto se instala en el tipo de carril guía. Si las condiciones lo permiten, puede adoptarse el modo de conexión Kevin. - Durante la instalación, conecte el dispositivo según el diagrama de instalación, donde L es la línea de fase,N es la línea neutra y PE es la línea de tierra. No conecte mal el aparato.
