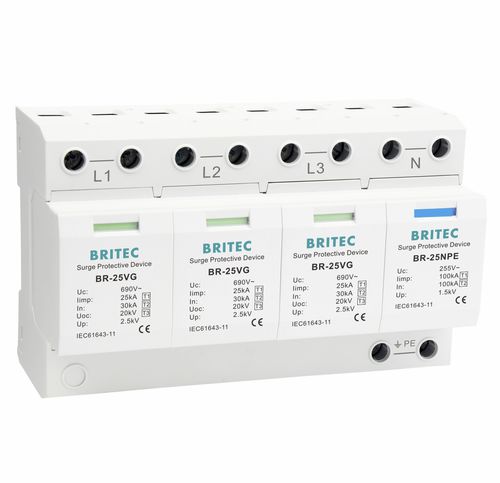

Protector de sobretensión de tipo 1 BR-25VG 3+1 series

de tipo 2de tipo 3clase I

Los descargadores de sobretensiones BR-25VG cumplen los requisitos de las clases I y II según IEC 61643-11. Componentes potentes, adecuados para todo tipo de sistemas de alimentación comunes. Indicación visual del estado. La unidad está diseñada para utilizarse entre la Zona O y la Zona 1 (según la definición IEC62305-4 de Área de protección contra rayos). Disponible con señalización remota opcional. Montaje sencillo en carril estándar. El uso de varistores de alto rendimiento permite un tiempo de respuesta rápido y un bajo nivel de protección. Aplicación: - Estos dispositivos protegen los sistemas de consumo de baja tensión contra sobretensiones. - Es aplicable a la protección contra rayos para el sistema de alimentación en zonas con alto riesgo de rayos (LPZ0B o la interfaz entre LPZ0B y LPZ1). - Se aplica en SPD modulares Clase I + Clase II (Clase B + C) para el sistema de alimentación TT y TN-S. Instalación: - La alimentación debe cortarse antes de la instalación. Se prohíbe el funcionamiento en tensión. - Se recomienda conectar un fusible o un disyuntor en serie en el extremo delantero de la protección contra sobretensiones. - El SPD se instala en paralelo en el extremo de entrada de alimentación de la caja de distribución del edificio o en la sala de equipos. El producto se instala en el tipo de carril guía. Si las condiciones lo permiten, puede adoptarse el modo de conexión Kevin. - Durante la instalación, conecte el dispositivo según el diagrama de instalación, donde L es la línea de fase,N es la línea neutra y PE es la línea de tierra. No conecte mal el aparato. Una vez finalizada la instalación, encienda el disyuntor automático y compruebe si el estado de funcionamiento es normal. - Cuando el SPD esté en uso, compruebe regularmente el estado de la ventana de visualización de averías.
