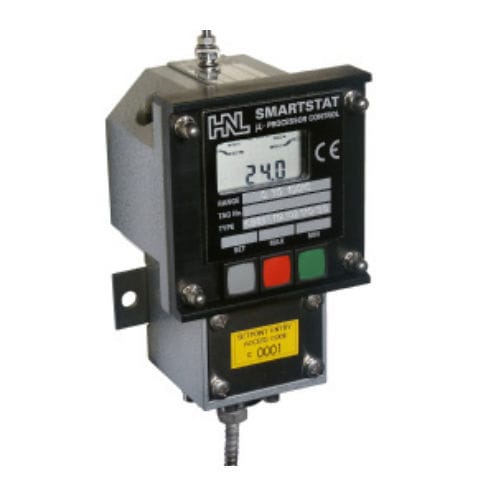

Conmutador térmico electrónico 800 Smartstat series

programableSPDTNPT 1/2

El Smartstat Serie 800 es un interruptor, transmisor e indicador de temperatura controlado por microprocesador, que permite sustituir varios instrumentos por un único aparato. * La calibración mediante pulsador de los puntos de consigna y del rango del transmisor permite la calibración in situ sin necesidad de herramientas. * Retardos de conmutación programables: la conexión o desconexión (o ambas) de los relés puede retardarse de 0,5 segundos a 15 minutos. Esto resulta especialmente útil para evitar conmutaciones no deseadas debidas a transitorios de temperatura. * Visualización de las temperaturas máxima y mínima registradas por el Smartstat. * Visualización de la salida del transmisor en mA. El sensor de resistencia de platino PT100 IEC751: Clase A convierte la temperatura de entrada aplicada al Smartstat en una señal eléctrica proporcional. Tras la amplificación, esta señal entra directamente en el puerto analógico a digital (a/d) del microprocesador. El microprocesador calcula continuamente la temperatura a partir de la señal de entrada, la compara con los puntos de ajuste del interruptor y acciona los relés según sea necesario. Si la temperatura sube por encima del punto de conmutación SUPERIOR, el relé cambia de normalmente cerrado (NC) a normalmente abierto (NO), ya que la temperatura sube por encima del punto de conmutación SUPERIOR abierto (NA), cuando la temperatura desciende por debajo del punto de conmutación INFERIOR, el relé cambia de NA a NC. Además, el microprocesador actualiza la pantalla LCD de la temperatura y el estado de los relés. El tiempo de respuesta típico de los relés a una condición de alarma es de unos 125mSeg.
