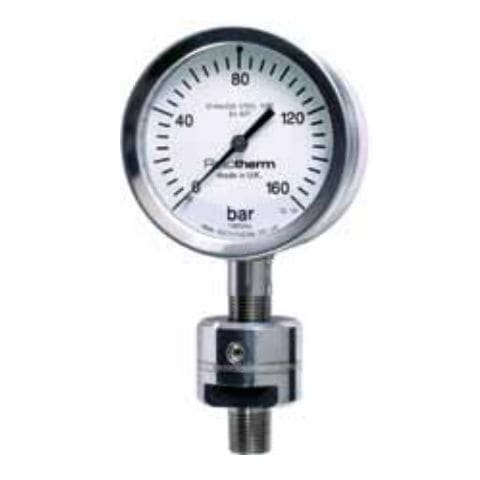

Separador de membrana con a fijación por brida DSU

con racor roscadopara manómetrode proceso

La instalación de una unidad de sellado de diafragma en un manómetro se recomienda cuando el medio a medir es muy viscoso o contiene sólidos en suspensión o es potencialmente corrosivo para el tubo de Bourdon. Normalmente, las unidades de sellado se conectan directamente al manómetro, pero la conexión puede realizarse mediante capilar flexible, lo que las hace ideales para la indicación remota de la presión. El capilar flexible puede utilizarse para facilitar la instalación de un manómetro en un lugar de montaje en superficie o en panel. La longitud máxima del capilar es de 5 metros. La presión se transmite desde la unidad de sellado de diafragma al tubo de Bourdon mediante un medio de llenado adecuado, cuya selección garantizará la compatibilidad con el proceso y la temperatura de éste. Cuando se sepa que el instrumento se va a utilizar en procesos sometidos a temperaturas extremas, deberá indicarse la temperatura en el punto de toma en el momento de realizar el pedido. Las unidades de sellado de diafragma pueden instalarse directa o remotamente en los tipos de manómetros Rototherm: SPG, RPG, DMC, SPGA y medidores de torreta. Las juntas de tipo A son de construcción totalmente soldada y, por tanto, las más adecuadas para aplicaciones que no impliquen fluidos viscosos, sólidos en suspensión o líquidos cristalizantes.
