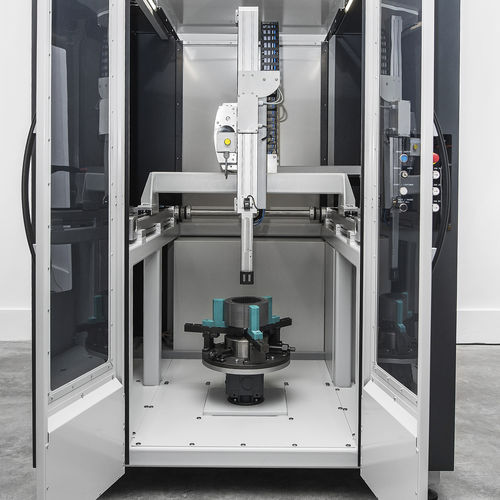

Sistema de prueba de estátores BST-L

automático

- Observación de la calidad del estator en distintos procesos de fabricación - Sistema de escaneado para posicionar el cabezal del sensor en lugares predefinidos - Mesa giratoria con dispositivo de sujeción del estátor - Propiedades magnéticas relativas de los segmentos de estator probados - Alta precisión de repetición - Software BROCKHAUS® MPG Expert para medición, presentación e integración en sistemas QM Principio de funcionamiento Sistema de medición automatizado compuesto por sensores magnéticos diseñados a medida e integrados con un sistema de posicionamiento XZ para la comprobación exhaustiva de las propiedades magnéticas de los núcleos del estator, centrándose en el análisis de los dientes del estator y del contrahierro. El sistema BST-L puede utilizarse para realizar mediciones de diferentes segmentos del estator, incluidos los dientes y las secciones del contrahierro. Los principales componentes del sistema BST-L incluyen: - Sistema de escaneado XZ para el posicionamiento del cabezal del sensor en ubicaciones predefinidas - Mesa giratoria con dispositivo de sujeción del estator para ajustar diferentes posiciones angulares del cabezal del sensor dentro del núcleo del estator - Cabezal de sensor personalizado con yugo magnético y conjunto de bobinados de excitación y detección - Pinza del cabezal del sensor a medida integrada con el sistema de exploración XZ - Cable de conexión con la unidad de magnetización MPG200 - Paquete de software para el control de la secuencia automatizada de pruebas, incluido el posicionamiento del estator y del cabezal del sensor, así como el procedimiento de medición El sistema BST-L está integrado con la unidad de magnetización MPG200. El usuario especifica los parámetros de medición, como la frecuencia, la forma (sinusoidal o/y formas de onda arbitrarias) y la amplitud de la polarización.
