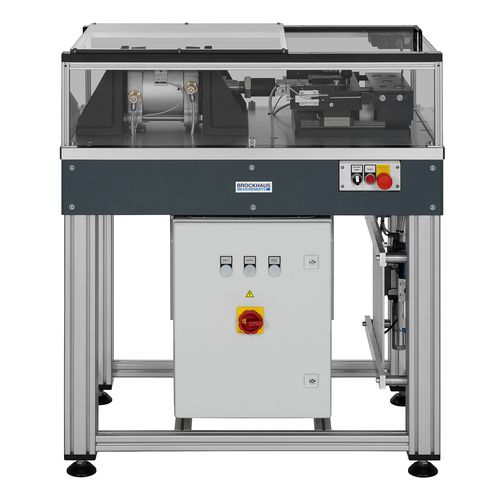

Sistema de prueba de estátores SFT 300

- Determinación del factor de llenado en la construcción de estatores - Cálculo exacto de la altura del paquete del estator - Utilizable para la fabricación de motores eléctricos y transformadores - Conforme a IEC 60404-13 - Control de calidad del proceso de producción y control de entrada de mercancías Principio de funcionamiento Para determinar la altura exacta de los paquetes de acero eléctrico para motores eléctricos y núcleos de transformadores en relación con el tamaño de la instalación y el rendimiento del motor, el "factor de llenado" es una dimensión importante. Cuando un fabricante de motores eléctricos y transformadores construye un motor o un transformador, sabe cuál es su altura. La altura viene determinada básicamente por la altura del núcleo del estator. Esto, a su vez, determina el rendimiento del motor. Dado que el núcleo del estator está hecho de acero eléctrico revestido, el grosor del acero (factor de llenado) determina en última instancia el rendimiento del motor y, en consecuencia, la altura del motor eléctrico. El procedimiento para utilizar el comprobador del factor de apilamiento es el siguiente: Una vez medidas y pesadas las muestras de acero eléctrico, se apilan a una altura mínima de 6 mm y se fijan entre las mordazas de la prensa. Las muestras se prensan y, una vez alcanzada una presión de 1 (+/- 0,05) N/mm3 , comienza el proceso de medición propiamente dicho. Se mide la distancia entre las bocas de la prensa y, de este modo, se calcula el factor de apilamiento. Junto con los parámetros de medición correspondientes se registra el resultado de la medición. De este modo es posible reproducir la prueba en cualquier momento. Las mediciones con el comprobador del factor de apilamiento se realizan de acuerdo con la norma IE C 60404-13.
