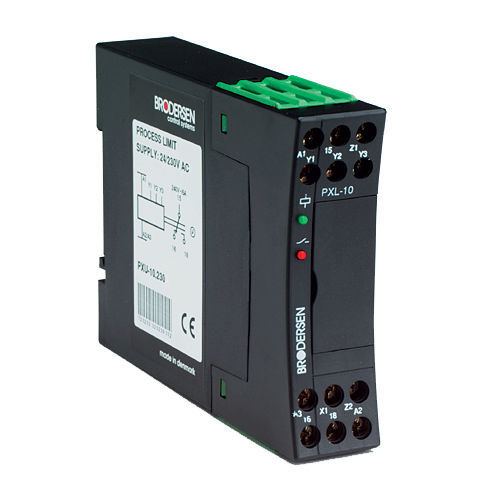

Convertidor/aislador de señal PXL-10

4-20 mAen riel DIN

Un relé de umbral para la supervisión o el control de tipos comunes de señales de proceso. La señal de proceso a monitorizar se selecciona en el panel frontal y el valor umbral también se ajusta mediante un potenciómetro de consigna en la parte frontal del relé. Cuando la señal de entrada alcanza el umbral más la histéresis, el relé de salida se activa. Cuando la señal de entrada desciende y pasa el umbral, menos la histéresis, el relé se desactiva. La histéresis es ajustable en la parte delantera, ±0,5 - 20%. Mediante el flejado de 2 terminales, el relé puede invertirse. Un LED rojo indica si el relé está activado. También hay una función de enclavamiento en la que el relé después de la activación permanecerá activado, independientemente de la entrada, hasta que se desconecte el puente de enclavamiento o la tensión de funcionamiento. Típicamente utilizado en circuitos de seguridad. Características Entrada 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA en una versión. Punto de consigna ajustable. Histéresis ajustable: 0,5-20%. Bloqueo automático (Latch). Inversión de la función del relé. Salida SPDT. Tensión de funcionamiento 24VDC, 24/115VAC o 24/230VAC
